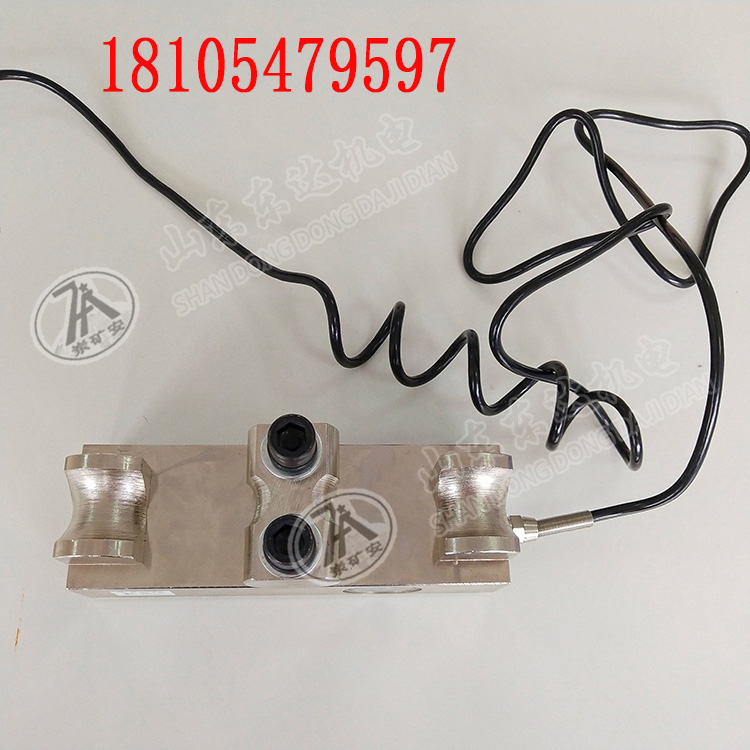

GAD20张紧力传感器 GAD10矿用皮带机综保张力传感器

一 、 概 述

1. 1 用途及适用范围：GAD10 矿用本安型张力传感器（以下简称传感器）为矿用本质安全型电气设备，该传感器适用于煤矿井下、露天煤矿、选煤厂等工作场所，作为监测带式输送机输送带皮带张力之用。

2. 特点：传感器体积小，重量轻，便于安装，性能稳定，维护简单。

二 、 产 品 分 类

1. 防爆型式及标志

防爆型式：矿用本质安全型

2. 外形尺寸：180mm×60mm×82mm；

3. 重量：5kg。

4. 本安参数：U i ：DC12.5V；I i ：1.5A；C i ：0uF；L i ：O.2mH；

5. 工作电压：12V，工作电流：≤100mA。

三 、 结 构 特 征 及 工 作 原 理

1. 结构特征：传感器由外壳、压敏元件、接线端子等部分组成。

2. 工作原理：将张力信号转变为对应的电流信号送至可编程控制箱，通过可编程控制箱输出相应的控制信号。当压力达到报警值时，可编程控制箱语音报警(低于下限时报“张力过小”，超过上限时报“张力超限”)，从而控制启动张力电机工作，将皮带张力调整至设定值范围内。通过按键可将张力保护设定在不同的数值（0～10）t 内，实现张力保护。

煤矿用带式输送机保护装置是根据新版《煤矿规格》中关于井下带式输送机保护的有关规定而进行设计的，在进行了大量的井下实地调查及试验后，对现有的皮带机综合保护器进行了优化和改进，同时又听取了大量的用户反馈意见，使本装置的可靠性、先进性及操作方便性等同类产品比较有了不同程度的提高。本装置适用于有爆炸性甲烷气体和煤尘的环境中、露天煤矿、选煤厂等工作场所，用来对带式输送机进行综合保护及控制。

主要功能

口具有打滑、堆煤、超温、跑偏、烟雾、撕裂、急停、张力自动调整等保护功能；

口多台输送机间连锁、故障对位显示等功能；

口具有语音预警，语音报警功能。
