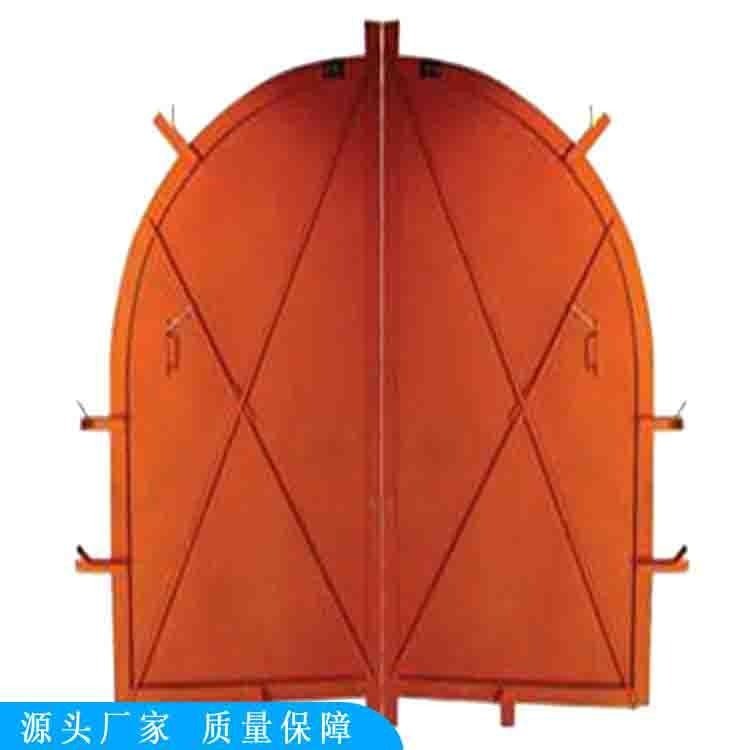

矿井下防水密闭门 防火防水密闭门井下水泵房用

矿井下防水密闭门 防火防水密闭门井下水泵房用

防水密闭门说明：

井下主变电

所和主排水泵硐室在通往井底车场或大巷通道内，应设置容易关闭既防水又防火的密闭门并窃筑密闭门硐室。

根据密闭门所在通道铺设轨与否，密闭门硐室可分为铺轨和不铺轨两种形式。当硐室铺轨时，在密闭门开启一侧的一节轨道，应设便于拆装的活动轨。

硐室长度应按防水闸门硐室圆柱形、楔形结构形式计算公式计算，一般为0.6m。水压可按管子到平台标高与主排水泵硐室地面的高差确定。

硐室宽度应按密闭门门框的宽度和电缆管的布置尺寸确定，硐室高度应按密闭门门框的高度和硐室结构要求确定。根据所处位置围岩条件密闭门硐室一般采用半圆拱、三心拱、圆弧拱形断面。硐室采用混凝土砌筑，混凝土强度等级不低于C20。采用100mm厚度混凝土铺底，混凝土强度等级为C10。

在密闭门门框上应装设两端带丝扣的电缆管，其数量根据需要确定。使用的电缆管内应注入绝缘胶、 沥青或用树脂将缝隙填实。暂不使用的电缆管需要封堵严密。

密闭门外1.5m内巷道需要砌喧或采用不燃性材料支护。

防水密闭门用途：

防水密闭门用于井下主变电所和主排水泵房通往井底车场的通道内,容易关闭,以防止水的突然浸入又能防火.本密闭门最大承受压力为98KPa.

门扇为平钢板、井字筋板、圈梁等组焊而成。门框为槽钢、工字钢组合框架结构。拉紧装置为楔形滑块楔紧。门枢采用滚动轴承支撑。密闭门是一种能增加气密性的门。密闭门的材料有木质、钢质的。关键部件是密封装置。

防水密闭门结构：

本密闭门门扇为平钢板、井字筋板、圈梁等组焊而成

门框为槽钢、工字钢组合框架结构

拉紧装置为楔形滑块楔紧

门枢采用滚动轴承支撑

防水密闭门说明：

1、本密封门设于井下水泵房和变压所的通道中，以防止水的突然侵入。

2、本密封门最大承受压力为98KPa.

防水密闭门工作环境：

大气压力：80kPa～110kPa

环境温度：-30℃～40℃

平均相对湿度≤95％（25℃）

具有甲烷、煤尘可爆性混合物的煤矿井下

无足以腐蚀破坏金属壳体及电器绝缘性的气体

水压：0～3.5MPa

防水密闭门特点

钢制密闭门都采用平开式。

按门扇数量划分，有单扇人防门和双扇人防门两种。单扇门一般用于尺寸较小的人员出入口。双扇门一般用于尺寸较大的车辆出入口。

钢制密闭门按洞口处有无门槛划分，有固定门槛、活门槛和门扇降落式三种。

固定门槛系列人防门具有防护可靠、造价较低等优势，但因洞口处有一高150mm的固定门槛，一般用于平时人员进出不多的门洞（如滤毒室的门）。

活门槛系列人防门的造价稍高，其门槛在临战时安装，

战时能满足相应的防护、密闭等要求；

平时门洞处没有门槛，方便人员、车辆的通行，

也符合消防疏散的要求，适宜用在平时人员、车辆进出较多的门洞。

防水密闭门注意事项

检查施工地点的瓦斯、二氧化碳等有害气体的浓度。施工地点需通风良好，瓦斯、二氧化碳气体的浓度不超过《煤矿安全规程》的规定。

检查施工地点前后5m的顶板、巷帮的支护情况，发现问题及时汇报、处理，无隐患后方可施工。

墙体周边要重新掏槽见硬顶、硬帮并与煤岩接实；墙面平整无裂缝、重缝和空缝。

需要在防火门、密闭门墙中通过电缆线路，在砌墙时要预留孔口位置，在有电缆通过时，要设过线管并按电缆悬挂间距排列整齐。

防火门、密闭门墙体要用不燃性材料建筑，严密不漏风。用砖砌墙时，压茬要错开，横缝要水平，排列需整齐。按照1：3的灰、砂比例配制砂浆。

在砌防火门、密闭门过程中，其他人员严禁靠近操作人员，以防工具、物料掉落砸伤人员。
