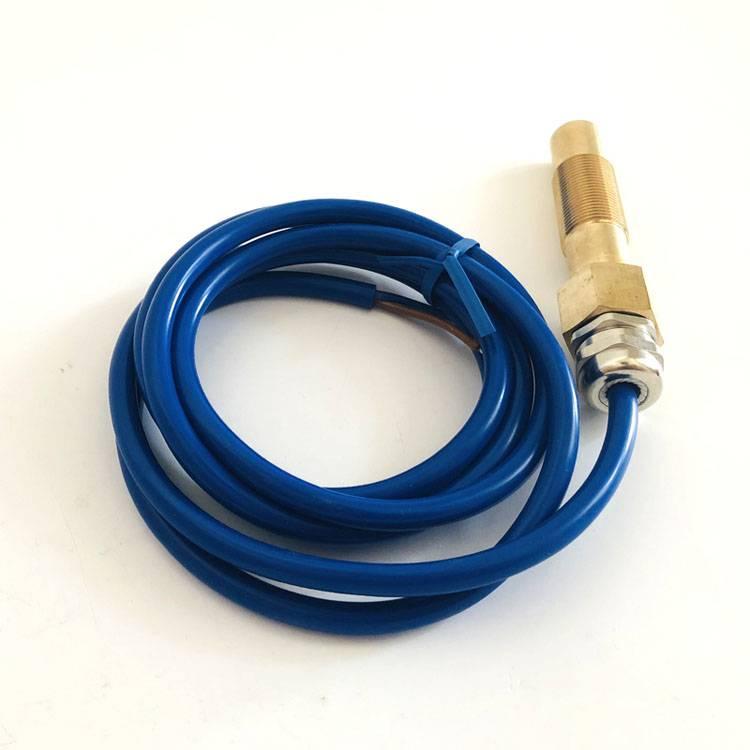

KHC100矿用本安型磁性接近开关

KHC100矿用本安型磁性接近开关

　一、概述

　防爆磁性接近开关是替代进口的国产化产品，由于采用磁感应原理，从根本上解决了来自任何电场干扰造成的影响，该系列开关动作距离大，抗干扰性强，密封性能好，磁力稳定可靠，具有安装方便，使用寿命长，能在温度大，温度高及其它恶劣环境下工作等特点。

　　矿用本质安全型磁性接近开关KHC100-1被广泛应用于轧钢、炼焦、造船、矿山及起重、运输等方面作位置控制开关，或取代原有的滑道接触器机械限位开关等，是替代国外进口的国产化产品，是实现控制信号无接触传输的理想部件.

　二·特点：

　　1、作用距离远：a.电磁铁zui大作用距离120mm； b.永磁铁zui大作用距离150mm。

　　2、带负载能力强：可直接带3A（有效值）负载，而无需加中间继电器过渡。安全、可靠、方便。

　　3、灵敏度高，反应速度快：响应时间小于2.5ms。

　　4、能在极恶劣环境工作：a.适应温度范围宽：-50℃——+120℃ b.具有较强的防护等级：IP65。 c.防水、防灰尘。

　　5、安全可靠：只要在开关附近无强磁场，同时按产品技术说明书要求安装，就能确保开关50 万次没有误动作，可靠性100%。

　　6、磁接近开关的工作特点：是靠磁感应动作的非接触开关，从根本上解决了因接触而产生误动作的问题。

7、应用范围广：主要应用于焦炉设备、翻车机设备其他钢铁设备。

三· 使用工作环境：

(1)环境温度：0℃～+40℃；

(2)空气平均相对湿度：不大于95%（+25℃时）；

(3)大气压：80kPa～106kPa；

(4)无显著振动和冲击的场合；

(5)煤矿井下有甲烷、煤尘爆炸性混合物，但无破坏绝缘层的腐蚀性气体场合；

四·技术参数

 (1)接近开关的接点容量：24V/1A（阻性负载）；接触电阻应小于1Ω；接点断开时，输出电阻应大于100kΩ；

(2)接点形式：常开（常闭）；

(3)动作点距离：不小于100mm；

(4)复位点距离：不大于190mm

五·主要技术指标

　　(1) 接点工作电压：DC 24V

　　(2) 接点工作电流：≤0.4A

　　(3) 控制距离：≤60mm

　　(4) 感应元件尺寸：φ17mm×70mm

(5) 磁性元件的磁感应强度：0.18特拉斯,外型尺寸可依据被控设备的要求配置。

六·工作原理

　　将磁性元件（动块）移动到距离感应元件（静块）60mm以内时感应元件内接点闭合,发出信号。由PXK-2型PLC信号操车综合控制系统的PLC,实现其控制功能。

　七·　安装方法

　　静块安装在设备的静止部件或机架上,动块安装在设备的活动部件上。

　　注意事项

　　(1) 使用此传感器接点工作电压DC24V；

　　(2) 磁性元件的尺寸,根据用户要求配置；

　　(3) 动,静块间的控制距离,可根据现场情况在60mm范围内选定。
