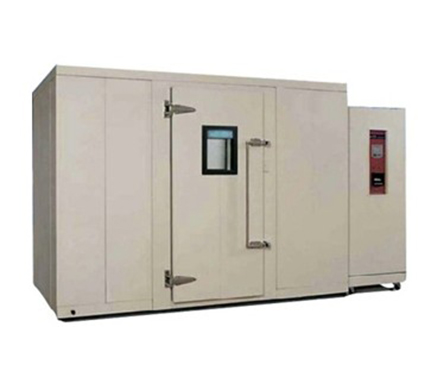

灯具恒温耐久性试验室

2022-03-07 17:22:10举报

IEC60598＆61347标准仪器-安全安规寿命性能检测设备

IEC60598＆61347标准仪器清单：

灯具试验链，灯具恒温及耐久性试验室，灯头温升试验镍圈，悬挂灯具扭转试验机，悬挂灯具吊重试验装置，电气-机械接触系统试验装置，螺口灯座扭矩试验装置，灯具调节装置试验机，地埋灯耐静负荷和剪力负荷试验机。弹簧冲击器，地灯抗扭转试验装置，电器附件负载柜，螺纹密封压盖试验装置，热保护式镇流器加热试验箱，灯具防风罩，电源线拉力扭转试验机，电源线弯曲试验机，电子镇流器不对称脉冲测量仪，电子镇流器不对称功率测量仪，整流效应试验装置，镇流器短脉冲电压测试仪，镇流器长脉冲电压测试仪，钨丝灯负载试验柜，风力测试台，弹簧冲***，HID镇流器异常状态试验电阻柜，BD-50E灯管高频电子火花发生器

仪器设备	主要技术参数
灯具试验链	灯具试验链是满足IEC60598&GB7000.1&EN60598-14试验要求，依据GB7000.1 IEC60598-1 .26.3 条款图29要求设计制造，主要用于灯具未绝缘、可触及而且相反的SELV部件的意外短路保护试验。试验链由铜锌合金（Cu63%，Zn37%）制成，未作任何表面处理和涂覆，200g/m负载拉伸时阻值在2.5±20%Ω范围之间。
灯具恒温及耐久性试验室	灯具恒温及耐久性试验室依据GB 7000.1-2015（灯具第1部分:一般要求与试验）、IEC60598-1：2014标准第12.1－12.3条的要求、GB7000.5-2005《道路与街路照明灯具安全要求》第12.1条的要求设计。该设备可实现灯具试验的环境温度控制，采用循环加热或冷却室内空气的方式，温度传感器适时探测、采用先进PID控制技术，使其稳定在设定的范围内。本设备测试输入电源采用稳压电源，20路独立可调输出，每路输出独立电压调节、电压指示；每组输出独立电流指示、工作状态监控、工作时间指示。
灯头温升试验镍圈	灯头温升试验镍圈满足GB/T24392-2009 和 IEC60360：2002相关灯头温升测试标准要求制作而成。成分：NI纯度99.6%以上的日本进口纯镍；结构和特性：材料的晶粒应精细且有规则结构，晶粒度：最小值为ASTM8(最大不超过0.019 mm)。
悬挂灯具扭转试验机	悬挂灯具扭转试验机满足IEC60598-1、GB 7000.1-2015 （灯具第1部分:一般要求与试验）中4.14.1试验B相关试验要求，主要用来检测刚性悬挂灯具在恒定的扭转力矩作用下，其刚性度是否满足标准的要求。本设备结构设计构思精巧，夹装工具可多个方位调节，能满足多种规格刚性悬挂灯具的扭转试验要求。
悬挂灯具吊重试验装置	悬挂灯具吊重试验装置依据GB 7000.1-2015 （灯具第1部分:一般要求与试验）标准中第4.14.1试验A中测试要求订做，专用于悬挂灯具进行载荷性能测试，考核悬挂系统部件是否产生形变。
电气-机械接触系统试验装置	电气-机械接触系统试验装置依据GB 7000.1-2015 （灯具第1部分:一般要求与试验）标准中第4.11.6章节要求制作而成，并且符合图31规格要求；本试验机测试时与电源负载柜连接，进行带电测试，机械次数测试完后可直接切换到压降测试。可以设置接通/断开次数，试验电压、电流及负载功率因素等。
螺口灯座扭矩试验装置	螺口灯座扭矩试验装置是严格依据GB3836.8-2003（爆炸性气体环境用电气设备）第26.10条和GB1444-2008（防爆灯具专用螺口式灯座）第5.4.1条款、GB17935-2007（螺口灯座）（ICE60238-2004）第18章节试验要求、GB17935-2007（（螺口灯座））中第18条及图4中有关条款设计制造。用于检验螺口灯座在正常便用时是否会过度磨损，电接触部件是否松动，防触电性能是否减弱。
灯具调节装置试验机	灯具调节装置试验机主要用于检验装有合适软缆或软线的调节装置在不断地进行弯曲扭转试验后；考核其导体断裂的股数是否超过规定的50%，并且线缆的绝缘层不能有严重的损坏。
地埋灯耐静负荷和剪力负荷试验机	地埋灯具应该能承受所需的最小静负荷，以及应能接受转弯，刹车和加速轮胎产生的力。地埋灯耐静负荷和剪力负荷试验机采用电动方式提供稳定安静的恒定压力。按标准要求挤压装置须符合≤5000N/min的压力变化速率、橡皮压头直径要求50mm，肖氏硬度60－70，厚度为50mm；系统采用数控比例，多个高精度压力传感器采样，控制闭合回路。地埋灯耐静负荷和剪力负荷试验机综合GOSUN科技公司对机械设备多年来的设计经验和对标准的理解而成。有效提高试验设备的使用寿命，确保试验数据的准确性。由压力传感器采集的压力信号反馈至分析仪器处理，实现压力可调节、压力保持时间调节、挤压次数循环数显示功能，自动化程度高，操作简便实现一键控制等特点。
弹簧冲击器	弹簧冲击器根据IEC60068-2-75、GB/T2423.55-2006、GB4706.1、GB8898和GB7000、IEC884及UL1244等相应条款制作而成，主要用于检验家用和类似电器产品的外壳、操作杆、手柄、旋钮、指示灯等外壳承受机械冲击的能力。
地灯抗扭转试验装置	地灯抗扭转试验装置依据IEC60598-2-13图3设计，用于对地埋灯的扭力试验。地灯抗扭转试验装置试验时试品沿扭转面垂直放置，通过将夹紧在试品上的规定长度的棒施加一规定的力，对试品进行扭转试验。
电器附件负载柜	电器附件负载柜适用于检测开关、插头插座、连接器、耦合器、继电器、电线电缆、家用电器等场合的模拟负载，符合GB2099.1、GB15092、GB16915、IEC60884-1、IEC60669、IEC61058、UL61058等试验标准要求，是各大实验室、检验机构、生产厂家理想的负载试验设备。
螺纹密封压盖试验装置	螺纹密封压盖试验装置是根据GB2099.1-2008第24.6条款、GB 7000.1-2015（灯具第1部分:一般要求与试验）标准中第4.12.5条款、IEC60598.1:4.12.5、IEC884-1第24.6条款要求设计制造，用于检验灯具螺纹密封压盖扭矩强度的专用试验装置。
热保护式镇流器加热试验箱	热保护式镇流器加热试验箱根据GB19510.1-2009/IEC61347-1:2012标准附录D的要求而制造用于热保护式灯的控制装置加热试验的试验箱，设备结构箱体如图制作。
灯具防风罩	灯具防风罩防风罩是根据国家标准GB 7000.1-2015（灯具第1部分:一般要求与试验）标准中（IEC60598-1：2014）附录D“防风罩”测试要求而设计制造的。防风罩适用于灯具产品检测机构及工厂品管部门提供灯具产品温度测量的标准环境。
电源线拉力扭转试验机	电源线拉力扭转试验机适用于IEC60335-1/GB4706.1:25.15、IEC60598-1:2014/GB7000.1-2015:5.2.11、GB3883.1-2000.23.5、GB2099.1-2008、GB9706.1-2007、GB13960.24.10、GB11918-2001.23.3标准条款要求，对各类家用电器、IT、AV类电子产品、照明电器、医疗器械、电动工具、插头插座产品等电源线承受拉力及扭力能力，样品采用手动液压平台，将样品调到适合高度，拉力试验时电源线固定在拉扭力夹具上，通过气缸托起与放下，使样品周期承受拉力或扭力，试验次数完成后设备自动停机。
电源线弯曲试验机	电源线弯曲试验机依据IEC60884-1、GB4706.1、GB2099.1、GB7000.1-2015、GB4943.1、GB8898、GB/T2951、GB/T5023.2、UL859:4.2、UL1005:3.9、IEC60335、 DIN VDE0472-603、DIN VDE6020等有关标准“弯曲试验装置”的规定。适用于有关生产厂家和质检部门对电器及插头的电源线进行弯曲连接部位试验。
电子镇流器不对称脉冲测量仪	电子镇流器不对称脉冲测量仪是根据IEC61347-2-3 A1：2012标准中17.2以及标准图3以及GB19510.4-2009标准中17.2以及标准图3所示的试验标准要求而设计制造。
电子镇流器不对称功率测量仪	电子镇流器不对称功率测量仪是根据IEC61347-2-3 A1：2012标准以及GB19510.4-2009标准中17.3以及标准图4所示的试验标准要求而设计。
整流效应试验装置	整流效应试验装置是完全满足IEC60598-1、GB7000.1-2015（灯具第1部分:一般要求与试验）附录C（图C.1及图C.2）要求，GB19510.4-2009标准中第16章节要求制造及图1、图2所示规格、GB19510.7-2005、GB19510.13-2007等标准要求设计制造，它能满足上述标准所涉及异常电路的试验的要求。本装置配置了常用的0～30 Ω的 4组等效电阻。
镇流器短脉冲电压测试仪	镇流器短脉冲电压测试仪满足IEC61347-1、GB19510.1-2009标准附录G及图G.1的要求以及IEC61347-2-4的短脉冲测试要求，为测试镇流器输入端电压出现短周期脉冲，镇流器应能承受这些脉冲而不失效。
镇流器长脉冲电压测试仪	镇流器长脉冲电压测试仪满足IEC61347-1、GB19510.1-2009标准附录G及图G2的要求以及IEC61347-2-4的14章长脉冲测试要求，为测试镇流器输入端电压出现长周期脉冲，镇流器应能承受这些脉冲而不失效。是根据直流电子镇流器检测类相关标准的涵盖范围，提供电感镇流器的耐高压脉冲测试，该设备前置端子测试便捷；采用低接触阻抗镀金端子；内置真空器件。时间继电器控制通断时序，精度高。可方便全程观测脉冲持续时间。
钨丝灯负载试验柜	钨丝灯负载试验柜符合IEC60069-1：2007中第18.2章节要求、GB16915.1-2014中第18.2章节要求、UL1054和UL943等标准要求；适用于电气装置中的开关作带电寿命试验时提供符合要求的钨丝灯负载。
风力测试台	风力测试台依据IEC60598-2-3：2011及GB7000.5-2005中第.3章节和图1要求所制，用于路灯静态风力测试；配备沙包、试验网、试验重块、安装试验支架等测试设备。
弹簧冲***	弹簧冲***是根据GB/T2423.44、GB/T2423.55、GB4706、GB4943、GB8898、GB7000、IEC60068-2-63、IEC60068-2-75、IEC60335及IEC60598等各类相关试验标准要求制作，适用于对家用及类似用途电子电器、电工照明产品设备及其附件以及类似设备的外壳、面板、、屏幕、操作杆、柄、旋钮、指示灯、信号灯及灯罩进行抗撞击能力测试，评定产品的安全性能及强度等级。
HID镇流器异常状态试验电阻柜	HID镇流器异常状态试验电阻柜按照标准要求而设计即满足IEC60598-1：2008和GB 7000.1-2007版标准附录C的图C.3的HID整流效应试验方法；模拟HID镇流器在半波电流作用下安全性良好与否。
BD-50E灯管高频电子火花发生器	BD-50E灯管高频电子火花发生器能够完全满足IEC61347-1:2007和GB19510.1-2009标准中第14.5章节要求，利用高频电火花来检验镇流器故障状态下所逸出的气体是否可燃。

灯具恒温及耐久性试验室依据GB 7000.1-2015（灯具第1部分:一般要求与试验）、IEC60598-1：2014标准第12.1－12.3条的要求、GB7000.5-2005《道路与街路照明灯具安全要求》第12.1条的要求设计。该设备可实现灯具试验的环境温度控制，采用循环加热或冷却室内空气的方式，温度传感器适时探测、采用先进PID控制技术，使其稳定在设定的范围内。本设备测试输入电源采用稳压电源，20路独立可调输出，每路输出独立电压调节、电压指示；每组输出独立电流指示、工作状态监控、工作时间指示。

设备概述

灯具耐久性老化试验房满足GB7000.1-2015（Clause 12.3 of IEC60598-1:2014）第12章节“耐久性试验”的12.3条款以及附录K“温度测定”试验要求设计制造；经国内外多家知名灯具生产企业、质量技术监督检验所、第三方检测实验室、苏州UL美华实验室等权威机构使用满意后推荐，性价比卓越，长期运行温度稳定，试验数据精度高，测试效果好。

*控制方式与特色:

平衡调温控制系统（BTC）+特殊强制风道送风循环系统,以P.I.D.方式控制SSR,使系统之加热量等于热损耗量,故能长期稳定使用。

耐久老化房型号: GS-DTNJF15.

1）技术规格：

a) 工作室内部尺寸：2000 (长)㎜×2000(宽)㎜×2200(高)㎜

b) 温度范围：20℃～+65℃

c) 温度波动度：±1℃或更小

d) 温度均匀度：±2℃（老化房的测试架同一平面上至少布置四个温度探测器，要求温度控制在设定值的±2℃，测试架共2层）

e) 升温速率：≥1℃/min(20℃～65℃约45min)(可调)

f) 降温速率：≥1℃/min(65℃～20℃约45min) (可调)

g) 单外开门双外开门尺寸1.2m；双开门，无反作用力型把手；后钮:SUS#304；门胶条迫紧:硅胶发泡胶条1条.

h) 能满足老化灯具总功率 3KW的需求。

2）结构及材质：

a) 内箱材质：喷塑彩钢板 (内墙和地板喷涂成黑漆)

b) 外箱材质：喷塑彩钢板

c) 保温材质：保温矿物棉

d) 加热器（散热性好，耐用，保修2年）

e) 带透明观察窗（可从老化房外方便观察内部灯具工作情况）

3) 送风循环系统（微风处理，没有风直接吹到灯具样品上测试灯架, 1m范围风量<0.9m/S）：满足G*****243-2002标准，包含风管管道的连接处理（与公司总风管的连接），低噪音低压耐高温循环风机一套，确保出风通过在金属镂孔吊顶和试验室顶部之间，循环风不直接吹到灯灯具样品上, 室内噪音：≤55 db。

4) 室内照明装置：

2个防爆日光灯，室外控制灯开关。

5) 控制系统：

温湿度控制器(TEMI880): 采用韩国原装进口, PID控制温湿度控制器。（其优点：稳定性好，耐用可靠，操作简单。）..

a) 控制器规格:

l 精度:温度±0.3%1digit F.S.

l 分辨率:温度±0.1.

l 具有上下限待机及警报功能.

l 多种温度入力信号选择.

l P.I.D控制参数设定及P.I.D自动演算.

b) 画面显示功能:

l 触摸式输入数据.

l 温度设定（SV）与实际（PV）值直接显示.

l 99段LED高亮度显示SV，PV及各种参数值.

c) 主要电器组件: 全部采用进口组件，稳定，可靠.

l 接触器: LG.

l 热继电器: LG.

l 控制器: 台湾.

l 超温保护器: 台湾.

l 无熔丝开关: 三凌.

l 固态继电器: 台湾.

l 开关按钮: 台湾 .

l 干烧保护器: 意大利.

d) 控制面板:

l 温度控制器.

l 电源按钮开关.

l 故障指示(声光报警).

l 电源指示灯.

6）安全保护装置：

l 过零点闸流体功率控制器.

l 风机过流过载保护器.

l 超温断电保护器.

l 加热空焚防止开关.

l 加热器陶瓷E-16快速保险丝.

l 线路保险丝及全护套式端子.

l 烟雾探测警报装置.

7)灯具试验安装工作台/支架:

采用多功能测试架，分 2层,尺寸：约1800mm * 1000mm * 1400 mm(长x宽x高)（第一层约400mm高,第二层约1400 mm高）；测试两边均可安装可拆装的测试台板，可根据检测要求安装固定式灯具（面板灯、吸顶灯，墙灯等）、嵌入式灯具、灯管、球泡灯、路灯、投光灯、隧道灯等多种灯具安装板。

8）老化房配备测试电源规格:

型號	SPS-6100N
輸出容量	10KVA
電路方式	IGBT/PWM脈寬調製方式
交流輸入/INPUT
相數	单相两线+G
波形	SINE WAVE
電壓	220V±10%
頻率	50/60Hz±5%
功率因數	﹥0.9
交流輸出/OUTPUT
相數及连接方式	單相二線式
波形	SINE WAVE正弦波
電壓	0-150V（低檔）/0-300V（高檔）
頻率	40-499.9Hz orAdj47-63Hz /50/60/2F/4F/500Hz可切換
电流	Max:83.3A(低檔) ，Max:41.6A(高檔)
開關頻率控制技術	7.6KHz（大功率電源控制技術）
相位調節範圍	0-359°
整機性能
頻率穩定率	≤0.1% 频率解析度0.1Hz
電源穩壓率	﹤0.5%
負載穩壓率	﹤0.5%
波形失真度	≤1～2%純阻性負載
效率	85%
動態穩壓時間	2ms
波峰因數	3.0：1.0
保護裝置	過流保護，過壓保護，超載保護，限流保护, 过高温保护，短路保护，输入欠压保护
可存储记忆组（選購）	俱有30组记忆，可配合不同需求规格，作电压、频率设定。
接口（選購）	标准RS-232 提供上位机监控软件電壓控制（定制）
顯示DISPLAY
顯示介面	電壓、頻率、電流、功率；時間及起始角可設定（三相机型選）
电压	4位数，数位电压表，解析度0.1V
电流	4位数, 数位电流表. 解析度0.1A
功率	4位数, 数位瓦特表解析度0.1W
频率	4位数, 数字频率表，解析度0.1Hz/Step
環境及其它
冷卻裝置	高速變頻風扇冷卻，強制風冷
工作溫度	-25℃-45℃
安规测试	AC 1800V 5mA/1分钟 DC500V≥20MΩ
相對濕度	0-90%（非凝結狀態）
海拔高度	≤1500m
海拔高度	≤1500m
尺寸（D×W×H）含脚轮	6500×420×900（mm）
重量	120Kg

9) 库内发热量: 不超过20KW.

10) 周围环境:

l 可允许使用温度范围：0℃～＋30℃.

l 性能保证范围:＋5℃～＋30℃.

设备特征：

1、该设备可实现灯具试验的环境温度控制，采用循环加热或冷却室内空气的方式，温度传感器适时探测、采用先进PID控制技术，使其稳定在设定的范围内。

2、本设备测试输入电源采用稳压电源，20路独立可调输出，每路输出独立电压调节、电压指示；每组输出独立电流指示、工作状态监控、工作时间指示。

3、非正常测试：三个独立隔离小区域测试工位；配测试电源、烟雾报警、排烟装置；工业控制电脑配专用控制软件监控工作状态，用户可根据实际需求独立设置每路测试电源电压、测试时间控制（开机时间、关机时间）、计数控制；可以设定多个通断周期的工作及工作周期的时间设定（如21H通电、3H断电，共10个周期或1小时通电、2小时断电，共100个周期）；

4、设备具有超温探测、断路检测、短路检测等故代检测功能，并记录保存故障原因、发生故障时间及已完成的试验次数，同时依据不同的故障产生不同的声光报警。

5、提供多种灯具安装平板、平台、挂钩及挡光隔板以适应多种不同灯具测试。

符合标准：

灯具恒温及耐久性试验室满足GB 7000.1-2015（灯具第1部分:一般要求与试验）、IEC60598-1：2014标准第12.1－12.3条的要求、GB7000.5-2005《道路与街路照明灯具安全要求》第12.1条的要求设计制造。
