人造草坪耐磨损试验机人造草坪耐磨损检测装置

2022-02-11 14:52:22举报

人造草坪检测设备-运动场地检测及环境模拟设备

人造草坪检测设备清单：

球反弹测试仪，合成材料运动场地面层耐磨试验机，人造草坪耐磨损试验机，Lisport XL 磨损测试仪，人造草丝回弹性试验机，人造草丝渗水性能测试仪，人造草丝阻燃性试验机，草丝摩擦系数测试仪，人造草丝拔出力试验机，人造草丝单簇拔出力试验机，三针测厚仪，人造草丝标准光源对色箱，人造草丝拔出力值测定仪，人造草丝日晒气候色牢度仪，QUV紫外加速老化试验机，Q-SUN 氙灯试验老化箱，UV紫外线加速老化试验箱，恒温恒湿试验箱

仪器设备	主要技术参数
球反弹测试仪	球反弹测试仪应用于体育篮球场地球自由落体后反弹性能测试，利用篮球在木地板场地上和混凝土地面上是反弹高度的测量数据来计算球的反弹率。
合成材料运动场地面层耐磨试验机	合成材料运动场地面层耐磨试验机是满足GB/T 14833-2020《合成材料运动场地面层》，GB/T 30314-2013 《橡胶或塑料涂覆织物耐磨性的测定泰伯法》，GB/T 1768-2006《色漆和清漆耐磨性的测定旋转橡胶砂轮法》，GB/T 22374-2008 《地坪涂装材料》等标准要求设计研发一款全新产品。塑胶跑道的合成材料面层材料具有卓越的耐磨性能,能保证铺面结构长期稳定不变,表面不会磨损，通过本设备能有效真实的模拟硬质面层表面的长期耐磨情况。
人造草坪耐磨损试验机	DELTA仪器公司根据FIFA和CEN的标准描述,检测人造草坪的耐磨度, 德尔塔仪器研发了草皮磨损测试仪来进行模拟机械磨损测试.这种草皮磨损测试仪能够进行两种模拟测试：随机加力磨损测试和横向运动磨损测试，这些相关标准指定的磨损测试方式可以避免产生测试实验的规律性。通过Lisport20耐磨损测试设备上的钉辊在人造草坪样品上来回碾压，模拟正常使用时，运动员穿着带钉运动鞋在草坪上运动，达到一定的时间周期后，检验、评价草坪的磨损情况。耐磨性能良好的人造草坪更耐用，使用寿命更长久。本试验机结合国外先进同类设备优点并自主创新，采用横纵两维方向上的两个独立运动系统更合理地模拟人造草坪实际使用时的磨损情况，并且结构紧凑，噪音小，操作简单，便捷美观。
Lisport XL 磨损测试仪	Lisport XL 磨损测试仪是一种严格根据FIFA 国际足联 FIFA Test Method 15中的有关描述要求生产研发的新型运动面层磨损检测仪器，它能更真实的模拟运动面层的磨损情况。设备部件采用3D打印技术生产，使用更方便，安全和人性化。
人造草丝回弹性试验机	人造草丝回弹性试验机适用于对人造草坪/草丝回弹性进行测量；在规定的撞击次数内能够保证试验草丝没有任何明显的变形、扭曲以及裂缝或破损。
人造草丝渗水性能测试仪	体育用人造草丝渗水性能测试仪适用于体育用人造草皮的的渗水性能，完全满足GB/T 20394-2013 《体育用人造草》标准中第6.6章节要求设计制造。
人造草丝阻燃性试验机	人造草丝阻燃性试验机适用于人造草丝、地毯燃烧性能测试，以检测人造草丝、地毯的阻燃性及耐热收缩性。完全满足GB/T20394-2013标准第6.7章节试验要求，以及GB/T11094-2008标准中第6章节试验要,GB/T14768-2015 地毯燃烧性能45°试验方法及评定标准要求设计制造。
草丝摩擦系数测试仪	草丝摩擦系数测试仪适用于草丝与球鞋摩擦后静摩擦性能。满足标准：依据GB/T 20394-2013中附录B要求制作。主要技术参数：试验安装台：由1000100010mm的厚铝制底板，配有不锈钢夹具四套；试验介质：标准26码足球鞋，厚度25.4mm，宽25.4mm，长1830mm的尼龙带；拉力工具：1000N推拉力计;重力砝码：重11.34Kg,￠27.9mm哑铃片4件。
人造草丝拔出力试验机	人造草丝拔出力试验机采用计算机控制，广泛应用于人造草丝、橡胶、塑料、电线电缆、纺织物、防水材料、无纺布等非金属材料及金属丝、金属箔、金属板材和金属棒的力学性能试验，配合专用夹具亦适用于各种成品拉伸、压缩、剥离、剪切、撕裂、弯曲（折）试验。可打印多项资料，可根据不同资料做出图形输出比较，控制精度高，操作简便；采用模块化设计，各种附属配件品种齐全，搭配灵活。
人造草丝单簇拔出力试验机	人造草丝单簇拔出力试验机符合GB36246-2018 中小学合成材料面层运动场地；GB/T 20394-2013 体育用人造草；QB/T 1090-2001 地毯绒簇拔出力的试验方法；ISO 4919 铺地织物绒头拔出力的测定等相关标准试验要求设计制造。适用于单簇草丝拔出力的测定，本机采用智能程序控制将被测草丝标准样块固定在夹持试样的水平平板上，用仪器绒簇钳夹紧其中单簇草丝，校准力值，使绒簇钳与水平平板做垂直拉伸运动，通过位于绒簇钳连接装置上的力值传感器和机器内置的位移传感器，采集到试验过程中的力值变化和位移变化，从而计算出试样的拔出、拉伸、撕裂、变形率等性能指标。
三针测厚仪	三针测厚仪专门用于精确测量验收人造草坪，塑胶跑道施工质量，适用于塑胶跑道/人造草坪生产厂家、施工单位，第三方检测实验室、质量监督检验所等客户。符合GB36246-2018《中小学合成材料面层运动场地》以及GB/T 14833-2020《合成材料跑道面层》、GB/T 22517.6-2011 《体育场地使用要求及检验方法第6部分：田径场地测试》等标准设计制造。测试厚度（量程）： 0-30mm ；精度：±1mm。
人造草丝标准光源对色箱	标准光源对色箱广泛应用在纺织、玩具、印染、塑胶、油漆、油墨、印刷、颜料、化工、陶瓷、鞋业、皮革、五金、食品、化妆品等颜色领域，标准光源比色灯箱用于准确校对货品的颜色偏差。因为不同光源拥有不同的辐射能量，在照射到物品上时，会显现不同的颜色。工业生产中的颜色管理，品检员虽然已仔细地对比过货品的颜色，但因为环境光源不标准或与商所使用的光源不一致，不同光线下所看到的颜色各异，货品色差很难判定。标准光源比色灯箱内除提供D65, TL84, TL83，CWF，U30，UV，FA 等对色灯箱光源外，同时还提供D35，D50，D75，965，HORIZON等特殊标准光源比色灯箱光源，具备测试同色异谱效应的功能。
人造草丝拔出力值测定仪	人造草丝拔出力值测定仪是用于检测人造草丝单簇拔出力、地毯毛绒纱绒头的保持能力，仪器原理是利用钳、钩夹住一个绒簇的一个端头或钩住一个绒圈，从织物结构中向上拔出，并在拔出过程中记录所表示的大力值。
人造草丝日晒气候色牢度仪	人造草丝日晒气候色牢度仪采用能最大吻合性地模拟自然界全阳光光谱的氙弧灯来再现不同环境下存在的破坏性光波，从而可以极好的对材料进行耐光性与耐候性加速试验。广泛应用于橡胶、塑料、油漆、涂料、石油化工、汽车、纺织等行业制品及材料进行太阳辐射模拟光色牢度、光汗复合色牢度及光老化等试验，通过模拟光照、淋雨、喷雾、明暗交替、温度及湿度等气候条件，以测定材料制品的褪色、老化、变退、透过率、剥离、硬、软化等性能变化。
QUV紫外加速老化试验机	QUV紫外加速老化试验机能重现太阳光、雨水和露水造成的损害。在几天或几周之内，QUV紫外测试仪就能够再现户外数月或数年造成的损害。模拟户外老化。QUV试验机将材料曝露在交替循环的UV光、可控的湿度及高温环境下。它使用特殊的荧光紫外灯管模拟阳光的照射。用冷凝湿度和/或水喷雾的方法模拟露水和雨水。QUV紫外加速老化试验机是最简单、最可靠、最易用的老化试验机。世界各地使用的QUV试验机达数以淋计，它是世界上使用最广泛的老化试验机。
Q-SUN 氙灯试验老化箱	Q-SUN氙灯试验箱模拟室内或户外光照引起的破坏作用。氙灯发出的光包括紫外线、可见光和红外线。经过滤的氙弧光是测试颜料、染料和油墨等产品的光稳定性的最佳方法，这些产品对太阳光中的长波紫外线和可见光敏感。Q-SUN 氙灯测试箱在设计上力争方便用户的使用。它安装、操作和校准十分方便。由于有特制的滑出式样品盘，样品的安装和评估非常迅速，而且还可以放置三维样品。灯管的更换安全、快捷且易于操作。Q-SUN既有功能比较简单的台式机型，也有全功能、全尺寸的平板式和转鼓式机型。平板式机型，如Q-SUN Xe-1和Q-SUN Xe-3，可放置三维样品或平板样品。新型Q-SUN Xe-2氙灯老化试验机的样品架是转鼓式的。
UV紫外线加速老化试验箱	UV紫外线加速老化试验箱采用进口UVA-340荧光紫外灯为光源，可以模拟由阳光、雨水和露水造成之危害。UV耐候箱利用荧光紫外线灯模拟阳光照射之效果，利用冷凝湿气模拟露水。被测试材料放置于一定温度下的光照和潮气交替的循环程序中进行测试，对材料进行加速耐候性试验，以获得材料耐候性的结果。UV箱用数天或数周的时间即可重现户外数月或数年出现的危害。危害类型包括：褪色、变色、失光、粉光、开裂、浑浊、气泡、脆变、强度、衰退和氧化等。本机含喷淋装置。本紫外线加速老化试验箱可模拟自然气候中的紫外、雨淋、高温、高湿、凝露、黑暗等环境条件，通过重现这些条件，合并成一个循环，并让它自动执行完成循环次数。这就是紫外线老化试验箱的工作原理。在此过程中，设备可对黑板温度、水槽温度进行自动监控；通过配置辐照度测控装置（选配），可对光辐照度进行测量和控制，使辐照度稳定在0.76W/m2/340nm或指定设定值上，并大大延长灯的使用寿命。
恒温恒湿试验箱	恒温恒湿试验箱又名高低温湿热试验机是用于电工电器、航空、汽车、家电、涂料、科研等领域必备的测试设备，用于测试和确定电工、电子及其他产品及材料进行耐干、耐旱、耐寒、耐潮湿等试验温度环境变化后的参数及性能。

DELTA仪器公司根据FIFA和CEN的标准描述,检测人造草坪的耐磨度, 德尔塔仪器研发了草皮磨损测试仪来进行模拟机械磨损测试.这种草皮磨损测试仪能够进行两种模拟测试：随机加力磨损测试和横向运动磨损测试，这些相关标准指定的磨损测试方式可以避免产生测试实验的规律性。通过Lisport20耐磨损测试设备上的钉辊在人造草坪样品上来回碾压，模拟正常使用时，运动员穿着带钉运动鞋在草坪上运动，达到一定的时间周期后，检验、评价草坪的磨损情况。耐磨性能良好的人造草坪更耐用，使用寿命更长久。本试验机结合国外先进同类设备优点并自主创新，采用横纵两维方向上的两个独立运动系统更合理地模拟人造草坪实际使用时的磨损情况，并且结构紧凑，噪音小，操作简单，便捷美观。

人造草坪耐磨损试验机主要技术参数：

1.控制方式：德国西门子PLC和触摸屏操作；

2.显示方式：7吋真彩液晶屏显示，型号：SMART700；

3.工作方式：手动、自动可选择；

4.数据输出：标配RS232接口，打印输出；

5.驱动装置：伺服电机驱动；主马达（1 台）：松下；高度升降步进马达（1 台）：雷赛；横向移动马达（1 台）：变频交流电机；

6.测试精度：尺寸D±0.2mm,位置P±2mm；

7. 辊筒要求：2×0.3米,双辊筒；滚轮直径118±5mm,每个滚轮重（28500±500）克（含滚轮、鞋钉和轴），特别设计的自带鞋钉柱状磨损辊筒；

8.试验次数：标准要求内任意可设定；

9.试验速度：标准要求内任意可设定；

10.设备电源：AC220V 50Hz；3KW。

人造草坪耐磨损试验机设备性能特点：

Delta德尔塔仪器公司特别设计的机器上的抽屉装置可以方便的更换测试样品,监测测试效果和添加填充材料.特别设计的槽状装置可以收集多余的填充材料.全部监测操作流程可以在透明的外壳外进行观测。

· FIFA力学磨损检测设备

· 测试范围较大

· 样品检查与更换快捷

· 自动调整样品厚度

· 更高透明度与安全性

· 符合FIFA09，BS & EN13672：2004，BS & EN15306标准要求

1. 特别设计的自带鞋钉柱状磨损辊筒在测试过程中容易调整，调节器可控制辊筒向左或向右，以配合有关测试的人造草皮。测试完成后，可升高滚轮，方便更换样品。

2. 整体采用透明的、密封外壳框架式结构，仪器造型美观大方、隔音效果强，试验过程安全性稳定性高。仪器试验过程中产生的仪器外部配有铝合金框架+有机玻璃保护罩，测试时必须关闭全部安全保护门，在测试过程中，如打开安全门，机械机构将自动全部暂停，以确保测试人员的生命安全。

3. 整机采用智能化控制，在控制面可设定板是草坪测试的全部操作。只要在控制台输入所需要的参数，之后机器将自动循环测试。在测试过程中可随时暂停测试，打开安全门，观察样品的损耗度。

人造草坪耐磨损试验机符合标准：

2.1、满足FIFA09，BS & EN13672：2004，BS & EN15306，GB/T 20394-2013等相关测试标准要求。

2.2、国际足联——FIFA Quality Concept for Football Turf,2006.8. 人造草丝产品耐久性测试要求（及设备）

2.3、耐久性测试——抗磨损性。

抗磨损性：草皮用人工方法磨损（模拟磨损5年的情况），并测试以下内容：震动吸收、垂直变形、球垂直反弹以及旋转阻力（如表1）。

表1 抗磨损性测试内容：

测试性能	测试方法	质量指针
抗磨损性	EN 13672	测试磨损后样品的震动吸收、垂直变形、球垂直反弹以及旋转阻力

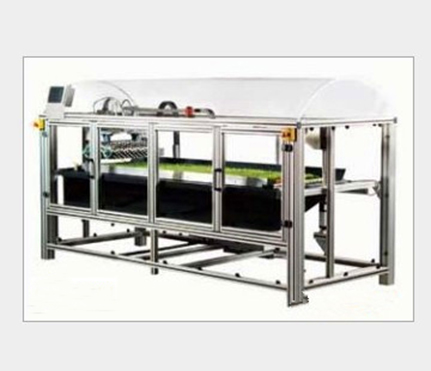

人造草坪耐磨损试验机 人造草坪耐磨损检测装置
