往复式给煤机给料机 K0给煤机小型耐用

往复式给煤机给料机 K0给煤机小型耐用

       祺顺机械

电话|微信：153-7650-2060

联系人：王经理

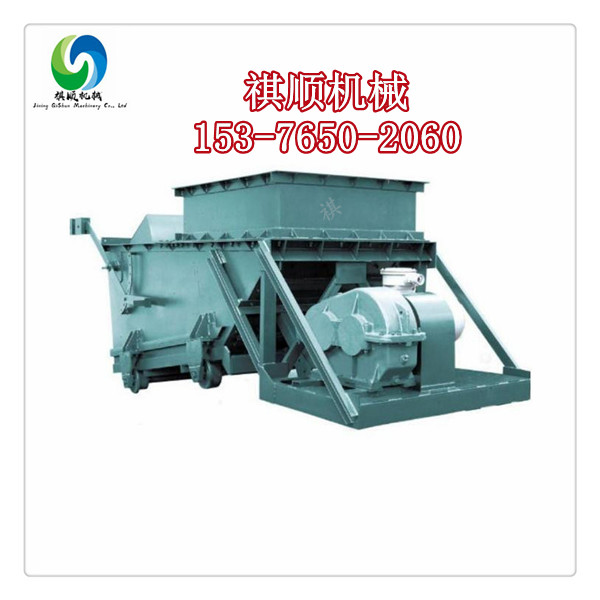

K型给料机由机架、底板（给料槽）、传动平台、漏斗、闸门、托辊组成，当电机开动后经弹性联轴器,减速机、曲柄连杆机构拖动倾斜5度的底板,在辊上作直线往复运动,把煤或其它磨琢性小,粘性不大的松散粒状,粉状物料从给料设备中均匀地卸到受料设备中

主要特点：

1.工作可靠、寿命长。

2.重量轻，体积小，维护保养方便。

3.结构简单，运行可靠，调节安装方便。

4.封闭式框架结构，大大提高了机架的刚度。

5.装有限矩型液力偶合器，能满载启动，过载保护。

6.采用了先进的平面二次包络环面骡杆减速器设计，承载能力大，传动效率高。

7..侧衬板、斜衬板与底板之间留缝可调，能比较准确地控制留缝大小，大大减少了漏料。

8.驱动装置对称布置，并采用双推杆 ，使整机受力均衡，传动平稳，消除了底板往复时的扭摆现象。

9.底板有立向筋板，并用三道通长托辊支承，保证了底板本身刚度，消除了现有往复式给料机底板工作中弯曲变形的弊病。

10.衬板由小块耐磨钢板拼成，这样不仅更换时轻便容易，而且可以根据实际磨损情况，有针对性地更换磨损了的衬板块，从而使材料合理利用 ，降低维修费用。

规格型号：

国标型号

规格

曲柄转速r/min

偏心位置

底板行程mm

生产能力

t/h

粒度尺寸mm

电机功率kw

GLW100/4/S

K0

57

1-4

50-200

25-100

250

4

GLW150/4/S

K1

57

1-4

50-200

38-150

350

4

GLW225/4/S

K2

57

1-4

50-200

55-225

500

4

GLW330/7.5/S

K3

62

1-4

50-200

83-330

500

7.5

GLW590/18.5/S

K4

62

1-4

60-240

148-590

700

18.5

安装及使用：

1.往复式给料机是固定安装在储料仓口下在安装前需要确定水平位置，将机架与仓口用螺栓紧固,然后再将传动平台安放在正确位置上，H形架与机架，传动平台焊牢减速机、电动机找正安装，调节适当，用螺栓紧固。

2.安装后需要进行空负荷试车，运转当中检查各部件工作是否正常滚动轴承温升不得高于60℃。

3.依据卸料要求调节生产率时，将曲柄部位销轴拔出松动螺母转动曲柄壳的位置“1、2、3、4”选择固定,将销轴插入联结曲柄与曲柄与曲柄壳，紧固销轴和螺母，调整完毕后再开车 。
