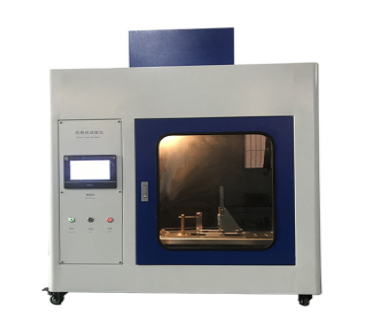

灼热丝试验仪 灼热丝设备

一、灼热丝试验仪设备概述：

灼热丝试验是IEC60695-2-10～IEC60695-2-13（GB/T5169.10-2017～GB/T5169.13-2013）《灼热丝/热丝基本试验方法，灼热丝试验装置和通用试验方法等》和 UL746A、IEC829、DIN695、VDE0471等标准规定使用无火焰起燃仿真试验项目；同时满足GB/T2099.1-2021标准中28.1.2条款“灼热丝试验"要求；

IEC60950-1：2005Clause 4.7.3章节试验要求。将规定材质（直径4mm，Ni80/Cr20） 和U形状的电热丝用大电流加热至试验温度 （550℃～990℃）1min 后，以规定压力（1.0N）垂直灼烫试品30s，视试品和铺垫物是否起燃或持燃时间来测定电工电子设备成品的着火危险性；测定固体绝缘材料及其它固体可燃材料的起燃性、起燃温度（GWIT）、可燃性和可燃性指数（GWFI）。
适用于照明设备、低压电器、家用电器、机床电器、电机、电动工具、电子仪器、电工仪表、信息技术设备、电气事务设备、电气连接件和辅件等电工电子产品及其组件部件的研究、生产和质检部门，也适用于绝缘材料、工程塑料或其它固体可燃材料行业。

二、灼热丝试验仪设备主要技术参数：

1. 灼热丝：直径：4mm±0.04mm Ni/Cr（80/20）特制标准环形，卧式静置；

2. 热电偶：直径：0.5mmK型，进口绝缘式耐高温铠装热电偶，铠装套耐热 1100℃（优于标准1050℃ ）；

3. 灼热丝通电加热温度：500℃～960℃（数显可预置），温度波动 < 3℃；温度为960℃时电流在120~150A之间；

4. 监测整个测试期间的温度：灼热丝装置和箱体背板之间距离100mm处放置热电偶，外接温度显示仪表；

5. 测试火焰的高度：火焰高度尺（精确到1mm）；

6. 试品对灼热丝试验压力：1.0N±0.1N（ 可调节 ）（优于标准1.0N±0.2N）；

7. 较大烫入深度：7mm±0.5mm（可调节 ）；

8. 试品移动速度：10mm /s～25mm /s ；

9. 试验时间：30s±0.1s（1s～999.9s 数显可预置 ）；

10. 引燃铺垫板厚：厚10mm 白松木板覆12g/m2～30g/mm2 标准绢纸，离灼热丝下200mm±5mm；

11. 试验区容积：0.75m3 背景黑色 背景照度 ≤20Lux ；箱体为钢板烤漆材料；

12. 电源功率：1kVA 220V 50-60Hz；

设备控制及操作：采用PLC智能程序+7英寸触摸屏操作。
