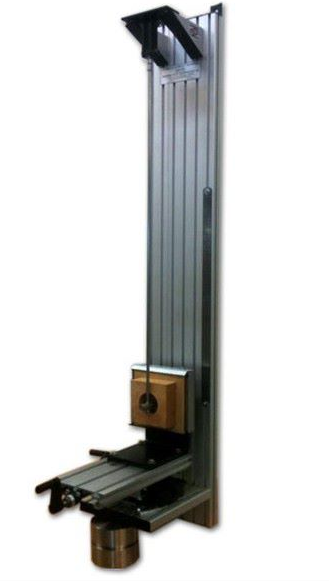

摆锤冲击试验装置 摆锤冲击检测设备

摆锤冲击试验装置设备概述：

本装置符合GB/T2099.1-2021第24.2章节及图26规格、IEC 60884-1-2006第24.1章、GB/T2423.55(试验 EHA)、BS1363-2第20.1.3节、图21，GB16915.1-2014、IEC 60669-1:2007(Ed.3.2)，MOD 第20.1节 图15、图16、图17、图18标准要求。

摆锤冲击试验装置主要技术参数：

1、冲击元件半径：10mm

2、冲击元件材质：洛氏硬度85≤HR≤100的聚酰胺材料

3、冲击元件质量：250g

4、冲击长度：1000mm±1mm

5、冲击跌落高度：80mm、120mm、160mm、200mm可任意选择

6、摆臂：外径Ф9mm、厚0.5mm不锈钢管

7、安装架表面：175×175×8mm的层压板

8、安装支架总质量：10±1kg

9、装置主体材料：铝合金型材（带底座工具箱）

10、冲击角度可调整，产品夹具可前后、左右调整，也可绕垂直轴转动。

满足GB/T2099.1-2021第24.2章节及图26规格、IEC 60884-1-2006第24.1章、GB/T2423.55(试验 EHA)、BS1363-2第20.1.3节、图21，GB16915.1-2014、IEC 60669-1:2007(Ed.3.2)，MOD 第20.1节 图15、图16、图17、图18标准要求。
