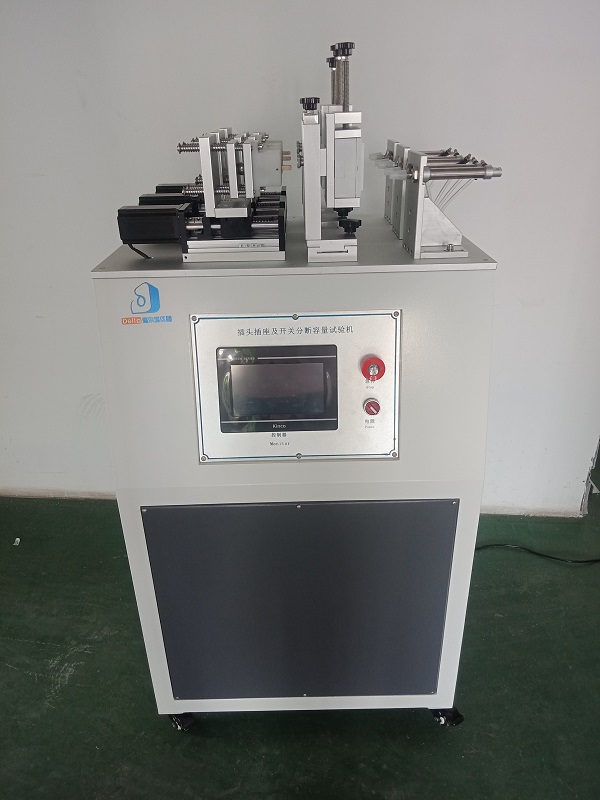

插头插座分断容量及正常操作试验机 插头插座操作试验机

插头插座分断容量及正常操作试验机

一、概述：本试验机用于检验插头与插座之间在经过一定次数的插入与拔出后的损坏程度，考核电器附件的分断容量及插头插座的寿命性能。本试验机可与电器附件负载柜连接，可用于考核插头与插座的电气寿命试验；本机配合负载柜还适用于插头插座试样的正常操作和分断容量试验。

二、符合标准：依据GB/T2099.1-2021标准第20、21章节及图16、图17的试验要求。

插头插座分断容量及正常操作试验机主要技术参数：

插头插座机械寿命试验机本机有两种结构形式：机械传动结构和气动元件结构。

1、动作速率： 1～30次/min可调节；

2、控制方式：PLC智能控制，TFT液晶触摸屏操作；

3、工作行程：大于50mm(可根据客户要求订制)；

4、试验工位：3工位；

5、具有测试异常自动报警和漏电保护功能；

6、试验次数：1～999999次可预置；

7、驱动方式：进口伺服电机驱动；

8、 体积：900x500X1600mm；

9、负载连线方式：配有接线端子；

10、分断容量测试插头治具的插销由黄铜制成（原料为符合ISO1639标准规定的CuZn39 Pb2-M型），插销具有较大规定尺寸，偏差为-0.06mm，插销间距为标称距离，偏差为+0.05mm；

11、6A单相两极插头治具 1个；

12、 10A单相两极带接地插头治具 1个；

13、 16A单相两极带接地插头治具  1个；

14、 较大连接电流：AC 25A；

15、 较大连接电压：AC 300V；

16、 电源功率：1kVA ，220V 50/60Hz。
