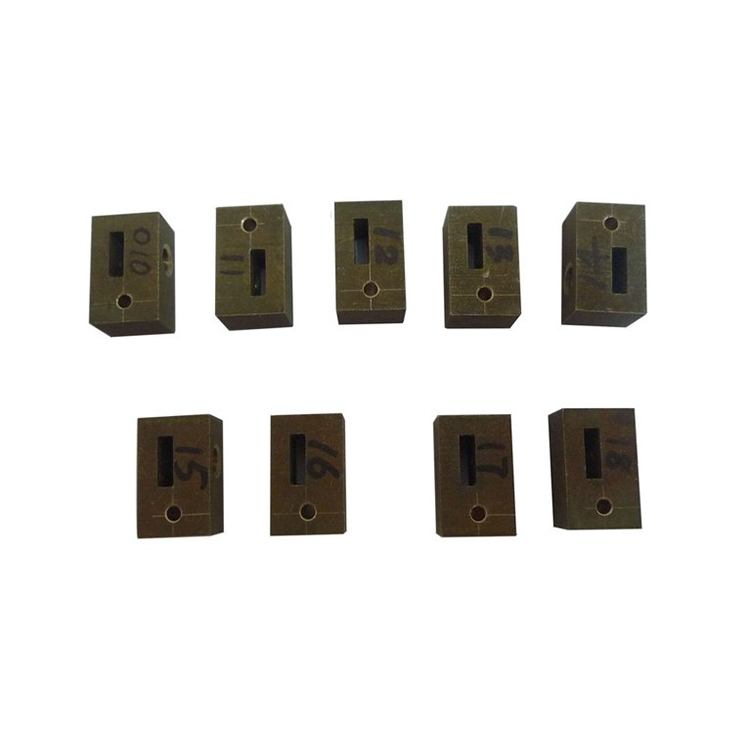

温升夹紧元件

设备概述：本装置符合GB/T2099.1-2021标准第19.2章节及图44要求，用于辅助夹紧插头插销进行温升试验。

试样范围：插头

结构及功能：夹具为黄铜制品，配合热电偶使用。

温升夹紧元件技术参数:

1、 配两套黄铜温升夹具，一套开方孔7.2*2.3，另外一套开方孔8.9*2.6

2、 至少含52%铜的黄铜制作

3、 两套夹具各配3个，可同时做同一个插头的三个插销（含接地）温升试验

4、 温升夹具插销套开孔尺寸见下表(mm)

5、 项目额定电流开孔尺寸（B*L）备注单相两级插头（两扁）6和10A通用7.2*2.3 单相两级带接地插头（三扁）6和10A通用7.2*2.3 16A8.9*2.6
