无螺纹端子弯曲试验装置 无螺纹端子试验装置

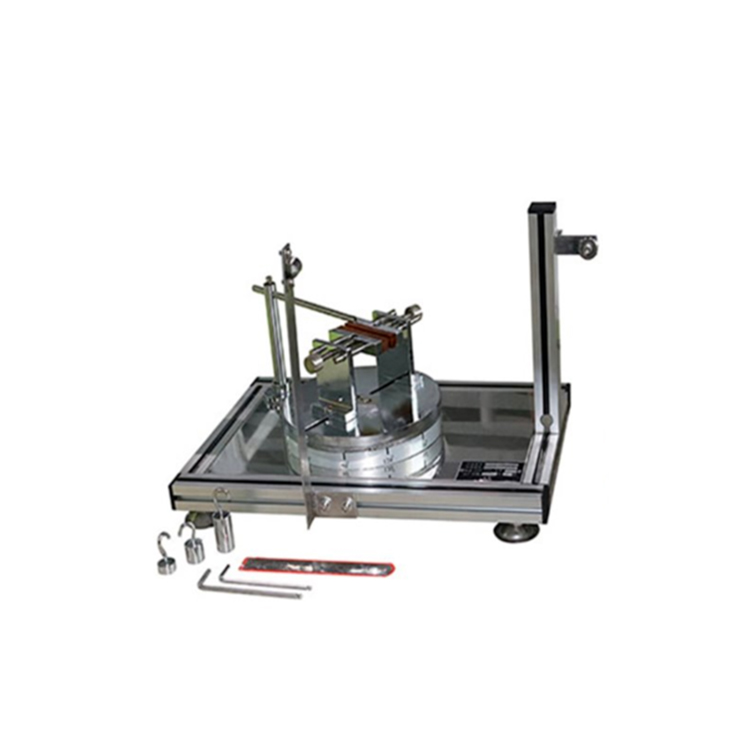

无螺纹端子弯曲试验装置

设备概述：检验无螺纹端子连接单芯硬导线后即使在接线过程中弯曲且弯曲力已经传到到夹紧件中是否能被夹紧；符合GB/T2099.1-2021标准第12.3.12章节及图12a试验要求。

试样范围：无螺纹接线端子。

结构及功能：按标准接上导线后对导线进行弯曲试验并测出其电压降指标，考核无螺纹端子的夹紧能力和接触性能。

无螺纹端子弯曲试验装置

主要技术参数:

1. 弯曲角度：0-360°；

2. 施力方向：朝每个相差 30°±3°中的任何一个方向，共12个方向；

3. 弯曲力：0.25 N、0.5 N、1.0N；

4. 施力方向： 垂直于未弯曲的导线方向。

符合标准：GB/T2099.1-2021标准第12.3.12条款及图12a、GB16915.1、IEC60884图11、GB13140.3、UL486A-B。第12.3.12 条款及图12a要求；检验无螺纹端子连接单芯硬导线后即使在接线过程中弯曲且弯曲力已经传到到夹紧件中是否能被夹紧。
