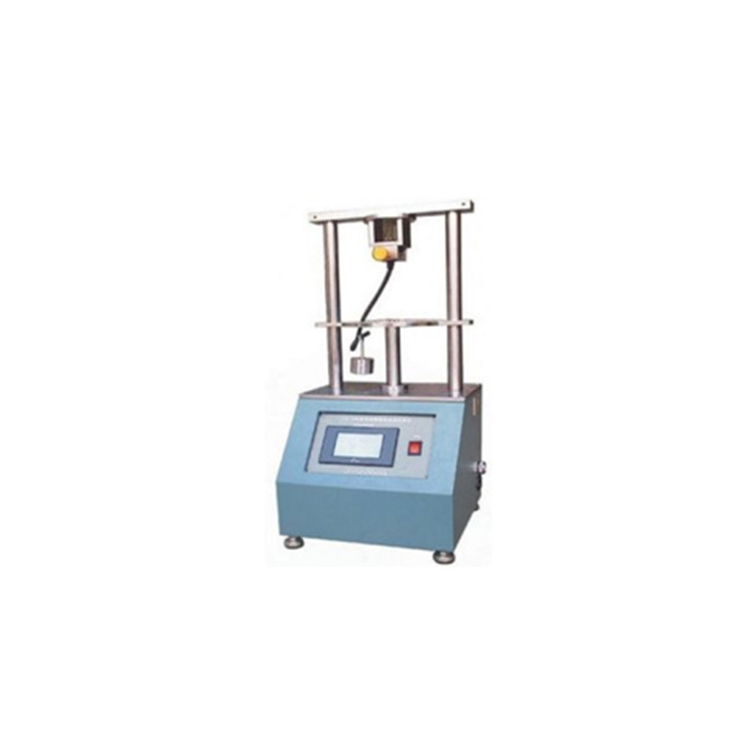

导线受损程度试验装置 导线受损程度测定设备

导线受损程度试验装置

设备概述：

本仪器用于考查螺纹型端子和无螺纹接线端子是否经受得住正常使用时出现的机构应力。主要用于判断螺纹夹紧型的接线端子在设计和结构上是否达到了在其夹紧导线时无过度损坏导线的要求。

符合标准：GB/T2099.1-2021标准第12.2.5章节及图11、GB16915.1、IEC60884图11、GB13140.3、UL486A-B等要求。

试样范围：接线端子、连接器

结构及功能：采用导轨丝杆结构。使用时可先预置试验次数，到设定值会自动停机，并伴有声音报警信号。

导线受损程度试验装置主要技术参数：

1、工作电源：AC220V  50NZ

2、试验速度：（10±2）r/min

3、旋转直径：75mm

4、试验距离：260、280、300、320mm

5、荷重砝码：300g、400g、700g、900g、1400g、2000g 各一个（可定制）

6、线套孔径分别为：6.5、9.5、13、14.5mm（可定制）

7、试验次数（旋转圈数）0~999999次任意设定

8、工位：单/双工位可定制；

8、尺寸：1200*1400*600mm。

符合符合GB/T2099.1-2021标准第12.2.5章节及图11、GB16915.1、IEC60884图11、GB1314.3等标准要求
