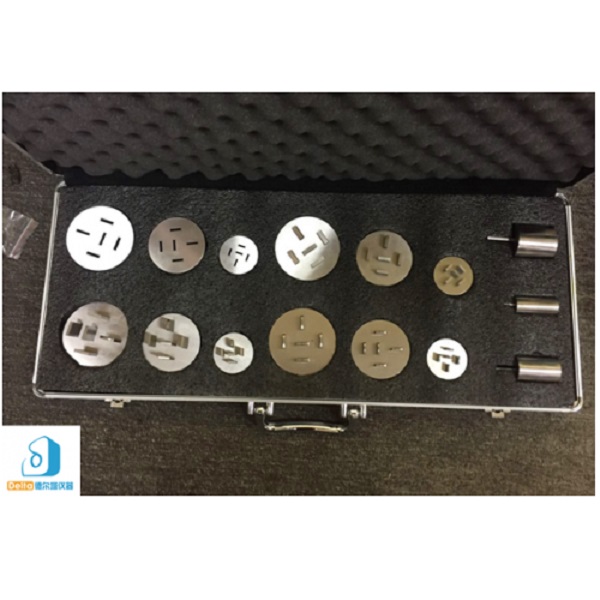

三相插头插座量规

GB/T 1003-2016三相插头插座量规

产品概述：

本量规符合GB/T 1003-2016标准图5～图9规定参数尺寸，用于家用和类似用途三相插头插座尺寸测量、验证；

GB/T 1003-2016三相插头插座量规

主要技术参数：

数量：1套共计15件；

量规表面粗糙度：钢制量规表面粗糙度Ra0.8；

量规测量面的淬火硬度：HRC 58～65；

三相插头插座量规规格：

1、 三相五线插头量规16A数量1件（图5）；

2、 三相五线插头量规25A数量1件（图5）；

3、 三相五线插头量规32A数量1件（图5）；

4、 三相五线插座通规16A数量1件（图6）；

5、 三相五线插座通规25A数量1件（图6）；

6、 三相五线插座通规32A数量1件（图6）；

7、 三相五线插座止规16A数量1件（图7）；

8、 三相五线插座止规25A数量1件（图7）；

9、 三相五线插座止规32A数量1件（图7）；

10、 三相五线插座不接触规16A数量1件（图8）；

11、 三相五线插座不接触规25A数量1件（图8）；

12、 三相五线插座不接触规32A数量1件（图8）；

13、 三相插座带电插套接触规16A数量1件（图9）；

14、 三相插座带电插套接触规25A数量1件（图9）；

三相插座带电插套接触规32A数量1件（图9）。
