GH2696高温合金材质是什么材质

GH2696

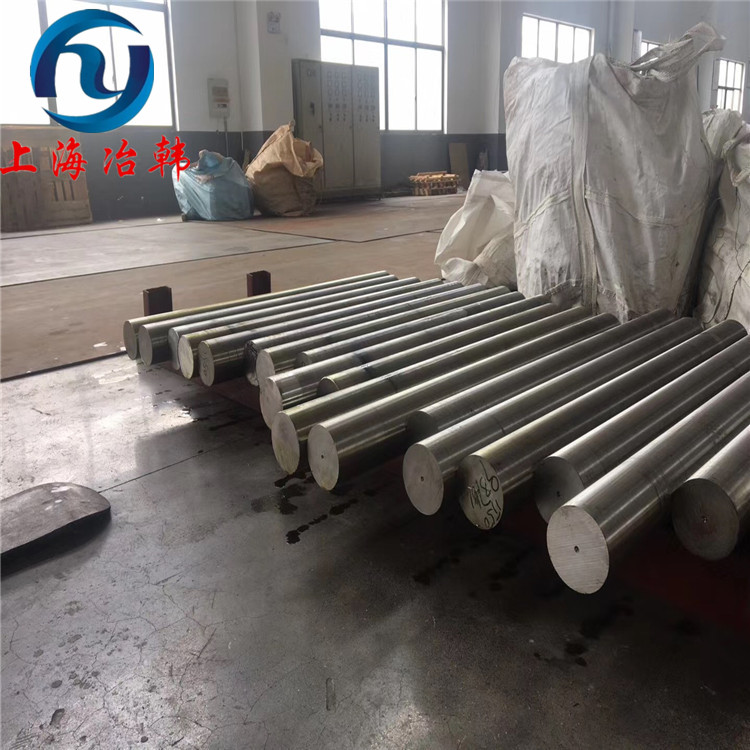

GH2696是Fe-Ni-Cr基沉淀强化型变形高温合金，长时使用温度在650℃以下，短时使用温度可达750℃。合金具有较高的屈服强度、持久和蠕变强度，以及的高温弹性性能、抗燃气腐蚀性能和加工塑性。适合于制造在650℃以下工作的涡轮和压气机紧固件、盘件和工作叶片、涡轮壳体、环形零件（包括连接环），以及在400℃~650℃工作的圆柱形螺旋弹簧等。主要产品有棒材、锻件、环件、板材、带材和丝材等。

相近合金在国外广泛用于制作航空发动机的各种高温零部件，有可靠的使用经验。我国用该合金在多种发动机上制作快卸环、紧固件、弹簧、管接头、安装座和支架等各类零件，并通过使用考核，已批产和使用。

GH2696化学成分

元素

C

Cr

Ni

Mo

Al

Ti

质量分数／%

≤0.1

10.0-10.25

21.0-25.0

1.0-1.6

≤0.8

2.6-3.2

元素

Fe

B

Si

Mn

P

S

质量分数／%

余

≤0.02

≤0.6

≤0.6

≤0.02

≤0.01

GH2696物理及力学性能

密度

熔点

7.93g/cm3

-

品种

热处理方式

抗拉强度

σb/MPa

屈服强度

σp0.2/MPa

延伸率

σ5 /%

收缩率

Ψ/%

布氏硬度

HBS

冷轧薄板

供应状态+（700-750）℃*（3-5）h/AC

≥1175

-

≥8

35-40

冷拉丝

供应状态+（700-750）℃*（3-5）h/AC

≥1275

-

≥8

≥20

≥40

GH2696热处理制度

品种

方案

标准热处理制度

冷轧薄板

冷拉丝材

一

供应状态1100℃+15℃/AC+( 700~750)℃×(3~5)h/AC

冷轧带材

冷轧弹簧带

—

供应状态 (950~1050)℃/AC+700℃±10℃×(3~5)h/FC至650℃/AC

冷拉棒

Ⅰ

供应状态1100℃×(0.5~2)h/OQ或 WQ+750℃±10℃×16h/FC至650℃±10℃×16h/AC

Ⅱ

供应状态1100℃×(0.5~2)h/OQ或 WQ+750℃±10℃×16h/FC至650℃±10℃×16h/AC

Ⅲ

供应状态+1100℃±10℃×(1~2)h/OQ+780’C +10℃×16 h/AC

Ⅳ

供应状态+(1100~1120)℃×(3~5)h/OQ+( 840~850)℃×(3~5) h/AC+ (700~730)℃×(16~25)h/AC

热轧和锻制

棒材

Ⅰ

1100℃±10℃×(1~2)h／OQ+780℃±10℃×l6h/FC至650℃±10℃×16h/AC

Ⅱ

(1100~1120)℃×(3~5)h/OQ+(840~850)℃×(3~5)h/AC+(700~730)℃× (16~25)h/AC

锻件

Ⅰ

(1100~1120)℃×(3.5~ 4.5) h/OQ+(835~855)℃~(3~5) h/AC+(710~ 730)℃×(16~16.5)h/AC

Ⅱ

 (1090~1100)℃×(1~2)h/OQ+ 780℃±10℃±10℃×16h/FC至650℃±10℃×16h/AC
