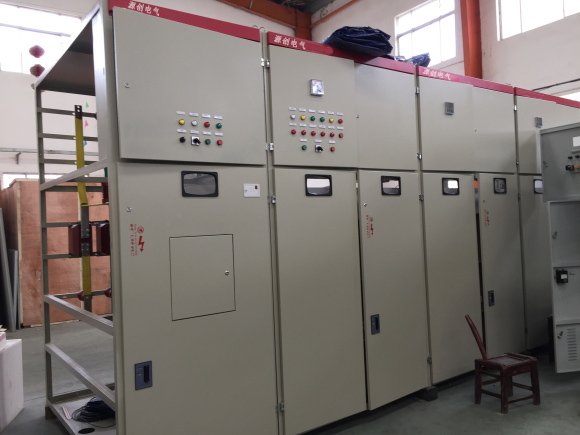

液阻软启动柜 水阻启动柜 液阻柜结构组成

液阻软启动柜  水阻启动柜  液阻柜结构组成

      液阻软启动柜是用于水泥、化工、钢铁、冶金、矿山等行业90～10000KW异电动机的起动，液阻软启动柜是在电机定子（转子）回路中串入可变液体电阻的一种降压启动方式。即随着主电动机的启动，装置自动改变液体电阻动、定极板之间的距离，使电阻线性平稳减小和电动机端电压平稳提高的一种启动方式。主机启动结束后，软启动装置从主回路中完全脱离开或处于零电位，活动极板自动复位，为下一次启动做好准备。

    液阻软启动柜主要由控制部分、柜体部分、传动部分和液阻部分这四部分结构组成。

    控制部分：采用德国西门子可编程控制器对相关信号及动作进行逻辑程序控制；柜内采用国产或进口优质元器件。控制柜分为电动机高压主回路和继电控制回路两个部分，保证操作人员的安全。

    传动部分：由特制环形动静传动极板、传动组件、伺服电机等组成柔性传动系统，起动过程中由伺服电机和小型变频器对极板进行控制。

    液阻部分：液态变阻箱采用高分子聚合材料制作而成，耐高压、耐腐蚀、耐磨损，使用寿命长。在液态电阻系统中，电阻的大小对应有四个特征位置，分别有四个位置开关，分别是初限位、初限位保护、末限位、末限位保护；其中初、末限位间的间距，是本装置的有效控制行程。初限位保护位置开关是初限位位置开关的后备，作用是控制传动机构上升（复位）时的准确停车；末限位保护位置开关是末限位位置开关的后备，作用是控制传动机构下降时的准确停车。

   柜体部分：液体电阻箱及星点柜外形应平整美观，壳体应由刚性框架组成，框架结构用8MF型材，并用无裂缝的不锈铁全部包成独立固定结构，表面为静电喷塑处理，且应满足运输、安装、运行、检修等的机械强度要求。应能承受设计规定的额定短路电流产生的热应力和电动力而不损坏，有金属结构的部件，应按有关规定可靠连接到柜内接地母线上。设备的布置应方便操作，在任何情况下不应妨碍良好的运行性能，柜内空间应满足检修要求。装于柜体上的继电器，应能防止断路器或其他电器设备正常操作振动而误动作。柜体的结构允许电缆从底部进入柜体。水箱盖板上装有蒸汽排放管道通向柜体顶部外面，应能避免水蒸气急剧聚集而造成爆炸。液阻箱内装有与高压隔离的温度传感器，能快速对过高的液阻温度进行反应，发出报警信号并自动进行保护性动作。
