GH1131高温合金材质是什么材质

GH1131

中国牌号：GH1131/GH131铁基高温合金

相近牌号：Х21Н28В5М3БАР

ЭЛ126，ВЖ100(俄罗斯)

一、GH1131概述：

GH1131是一种以钨、钼、铌、氮等元素复合固溶强化的高性能铁基高温合金，含镍量约为28%，但其热强性水平却与GH3044合金。 合金具有良好的热加工塑性和焊接、冷成型工艺性能。主要品种主要产品 有冷轧薄板、热轧中板、棒材、扁钢和丝材等。可用于制作在700～1000℃短时工作的火箭发动机和在700病理学750℃长期工作的航空发动机的高温部件。

二、GH1131材料的技术标准：

1、GB/T14992-1994《高温合金牌号》

2、GB/T14995-1994 《高温合金热轧钢板》

3、GJB 1952-1994 《航空用高温合金冷轧薄板规范》

4、GJB 2612-1996 《焊接用高温合金冷拉丝材规范》

5、YB/T5245-1993 《普通承力件用高温合金热轧和锻制棒材》

三、GH1131化学成分

GH1131化学成分

Ni

w

Mo

Fe

Nb

19.00-

25.00-

≤0.10

4.80-6.00 2.80-3.5o

余

0.70-1.30

0.005

22.00

30.00

Mn

si

≤1.20

≤o.80≤0.020≤0.0200.15-0.30

四、GH1131物理及力学性能

GH1131物理性能

密度

熔点

8.33g/cm3

GH1131力学性能

屈服强度

抗拉强度

延伸率

收缩率

品种

热处理方式

op0.2/MP

ob/MPa

65/%

/%

1130℃-

20

735

34.0

热轧板材

1170°C/AC

900

176

40.0

冷轧薄板

(交货状态)

1000

108

43.0

20

735

34.0

900

175

40.0

1130°C-

冷轧薄板

1170C/AC

20

735

34.0

(交货状态)

9o0

186

40.0

1000

110

43.0

20

735

345

32.0

40.0

热锻(轧)

1160℃士10

900

186

40.0

45.0

棒材

C/AC

1000

110

50.0

50.0

热轧和锻制

1160°℃+10

20

735

343

32

实测

t出

五、GH1131抗氧化性能

合金在空气介质中试验100h的氧化速率和晶界氧化深度

θ/℃ / 氧化速率/(g/m2·h)

900℃ / 0.1310

950℃ / 0.1560

1000℃ / 0.1863

1010℃ / 0.4465

六、GH1131工艺性能与要求：

1、成形性能：

钢锭锻造加热温度为1120℃±20℃，开锻温度大于980℃，终锻温度不低于900℃，一次加热的变形程度为40%。板坯轧制加热温度为1150℃±20℃，开轧温度大于1050℃，终轧温度不低于900℃，最后一道压下率不小于10%，薄板热轧的粗轧加热温度为1160℃±10℃，精轧加热温度为1060℃±10℃，开轧温度大于1000℃，终轧温度不低于800℃，热轧的火次及道次不限。中间淬火温度为1150℃±10℃。冷轧压下率为20%~30%，平整量为1%~3%。

2、焊接性能：

合金具有良好的焊接性能，可采用点焊，缝焊和氩弧焊等方法进行连接，并可获得伴以的接头温度。该合金可与GH3030,GH3039,GH3044和GH1140等合金焊接，接头性能良好。

3、零件热处理工艺：

板材零件的最终热处理温度为1150℃±10℃或1080℃~1120℃，中间热处理温度为1000℃±10℃。空冷。

4、表面处理工艺：

合金薄板在软化热处理和成品热处理后，未清除板的氧化皮均需进行碱、酸洗，而对成品热处理的薄板进行碱、酸洗外，还要进行白化处理。

七、GH1131(GH131)品种规格与供应状态：

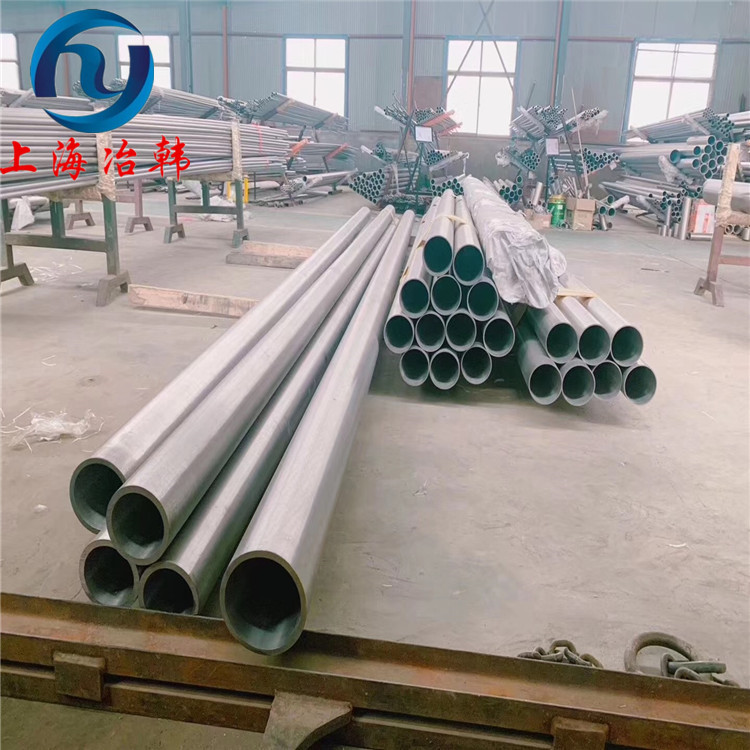

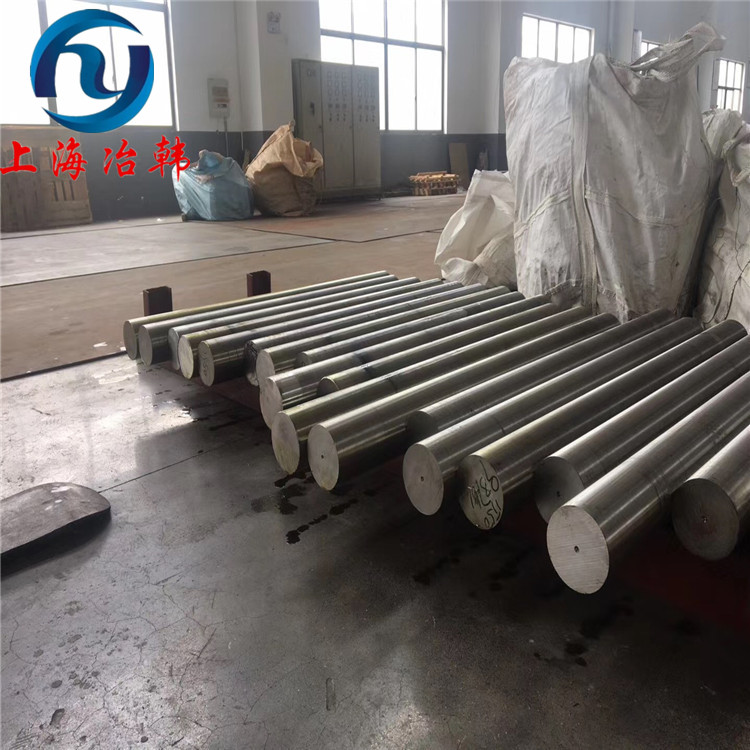

1、品种分类：无缝管、钢板、圆钢、锻件、法兰、圆环、焊管、钢带、丝材及配套焊材。

2、交货状态：无缝管：固溶+酸白，长度可定尺；板材：固溶、酸洗、切边；焊管：固溶酸白+RT%探伤，锻件：退火+车光；棒材以锻轧状态、表面磨光或车光；带材经冷轧、固溶软态、去氧化皮交货；丝材以固溶酸洗盘状或直条状、固溶直条细磨光状态交货。

断后伸长率(σ)

在拉伸试验中，试样拉断后其标距所增加的长度与原标距长度的百分比，称为伸长率。以o表示，单位为%。计算公式为:

式中: L1--试样拉断后的标距长度,mm;

L0--试样原始标距长度，mm。

断面收缩率(ψ)

在拉伸试验中，试样拉断后其缩径处横截面积的最大缩减量与原始横截面积的百分比，称为断面收缩率。以ψ表示，单位为%。计算公式如下:

式中: S0-试样原始横截面积，mm2;S1-试样拉断后缩径处的最少横截面积,mm2。

测试拉伸、弯曲压缩、剪坏、环刚度...

万能试验机：

万能试验机，集拉伸、弯曲、压缩、剪切、环刚度等功能于一体的材料试验机，主要用于金属、非金属材料力学性能试验，是工矿企业、科研单位、大专院校、工程质量监督站等部门的理想检测设备。

万能试验机是能进行拉伸、压缩、弯曲以及扭转等多种不同试验的力学试验机。最常见的有杠杆摆式和油压摆式两种
