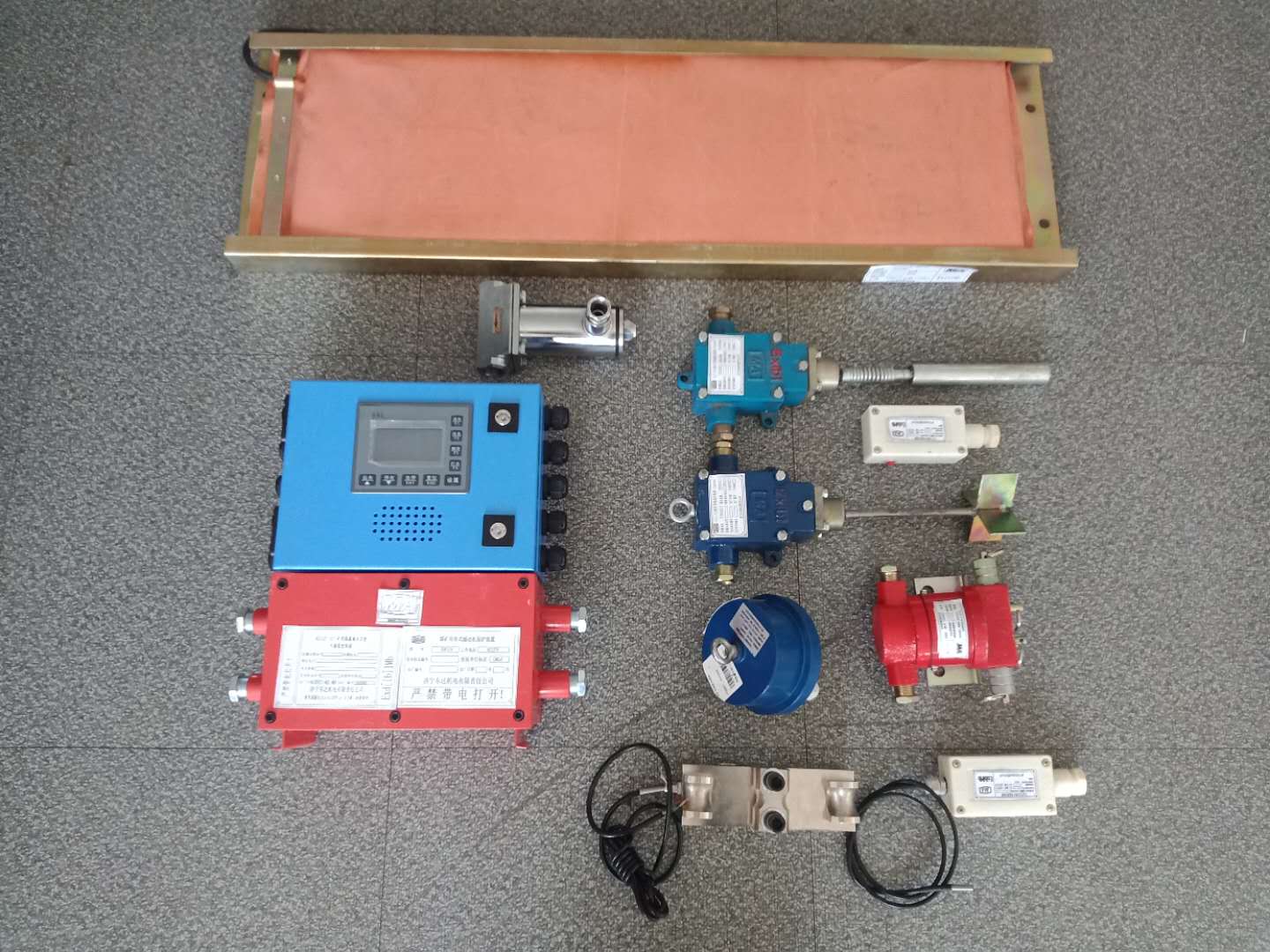

KHP379煤矿用带式输送机保护装置（皮带机综保）

KHP379煤矿用带式输送机保护装置（皮带机综保）

山东东达机电有限责任公司（岽矿安）
东达马妍
13355153582

1 保护特性
装置具有打滑、堆煤、超温、跑偏、烟雾、撕裂、急停、张力等保护功能。

1.1 打滑保护
当输送带速度在 10s 内均在（50～70）Ve（Ve 为额定带速）范围内，或输送带速度小于等于 50Ve时，或输送带速度大于等于 110Ve 时，打滑保护装置应报|警，同时中止带式输送机的运行。对带式输送机正常起动和停止造成的速度变化，打滑保护装置不应有保护动作。打滑保护应采用反时限特性。

1.2 跑偏保护
跑偏传感器的触杆检测到运行的输送带跑偏时（触杆的偏转角度达 30°±3°时），装置应报|警，同时中止带式输送机的运行。

1.3 堆煤保护
当堆煤传感器的触杆在 2s 内连续检测到煤位超过预定位置，应报|警，同时中止带式输送机的运行。其探杆动作力：≤9.8N。

1.4 急停保护
急停开关在任何一边的拉线上施加 40N±10N 的力时，急停开关能中止带式输送机的运行，并能自锁和复位。

1.5 撕裂保护
采用撕裂传感器安装在皮带下方，当皮带发生纵向撕裂故障时，煤落在传感器上面，传感器动作，控制箱切断皮带机电源，使皮带机停转。

1.6 超温保护
当测温点的温度超过设定值时，装置控制箱应立即报|警，同时输出超温洒水信号。对主滚筒内壁温度的监测值设定如下：（60±2）℃。

1.7 烟雾保护
连续 2s 内烟雾浓度达到 5obs/m 时，装置应报|警，中止带式输送机的运行，同时输出超温洒水信号，须同时设置烟雾和温度监控。

1.8 张力保护
当张力超过设定值时，装置能提供相应的故障语言报|警并启动张力电机运转，直至张力值恢复正常值范围内。
