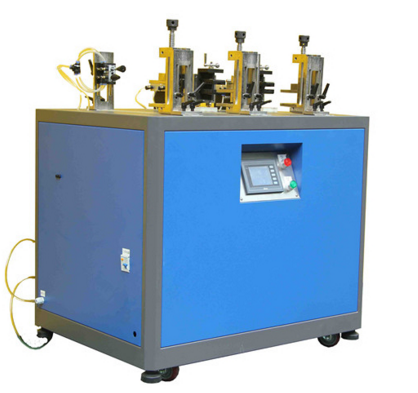

充电桩连接器插头分断能力负载试验柜 充电桩连接器插头试验设备 连接器插头分断能力负载设备

充电桩连接器插头分断能力负载试验柜满足标准GB/T20234.1-2015第7.11条分断能力的测试需求、GB/T20234.1-2015第7.12条使用寿命（正常操作）的测试需求、GB/T11918.1-2014第20章节分断能力的测试需求、GB/T11918.1-2014第21章节正常操作的测试需求以及IEC60884-1、GB2099.1、BS1363、SASO443的相应试验要求。

充电桩连接器插头分断能力负载试验柜主要技术参数：

适功能设定：通过彩色10寸人机界面设定，操作界面友好；

驱动动力：日本松下伺服马达带动丝杆，从而使丝杆上的夹具按要求运动；

控 制 器：日本松下原装FPX系列PLC；

触 摸 屏：设定与监控参数；

试验速度：5～850mm/s设定；

测试行程：试验插头和试验插座间距≥50mm，行程1～80mm连续可调；

时    间：接通时间均为0.5-999.9S可设定；

试验工位：1工位；

计 数 器：1～999999可预置，计数到达设定值能自动停机；

报警检测：能独立检测测试回路是否有电流，并有声光报警提示；

测试夹具：铝合金通用夹具1付,

施力弹簧：按照标准规定定制；

其他功能：每个工位具有连续通电和隔次通电功能；

工作电源：AC220V±10%、50Hz、10A；

外型尺寸：约W1000*D750*H1200mm；

重    量：约150kg。

设备结构：

1、设备采用松下PLC+触摸屏+伺服马达控制系统，机械结构采用滚珠丝杆和线性滑块作为动系统，具有稳定性高，控制速度高，行程精度高等特点，操作方便，美观大气。

2、试样夹具采用万用夹具（X、Y、Z三轴可调）夹持试样，机箱采用优质钣金焊接而成，表面烤漆，机箱底部加装水泥制板防止运动过程中机器震动，箱底有脚轮与脚杯。适用于各类电动汽车充电接口分断能力和正常操作试验。

满足标准：

满足GB/T20234.1-2015标准中第7.11、7.12章节试验要求，GB/T11918.1-2014、IEC60884-1、GB2099.1、BS1363、SASO443的相应试验要求。
