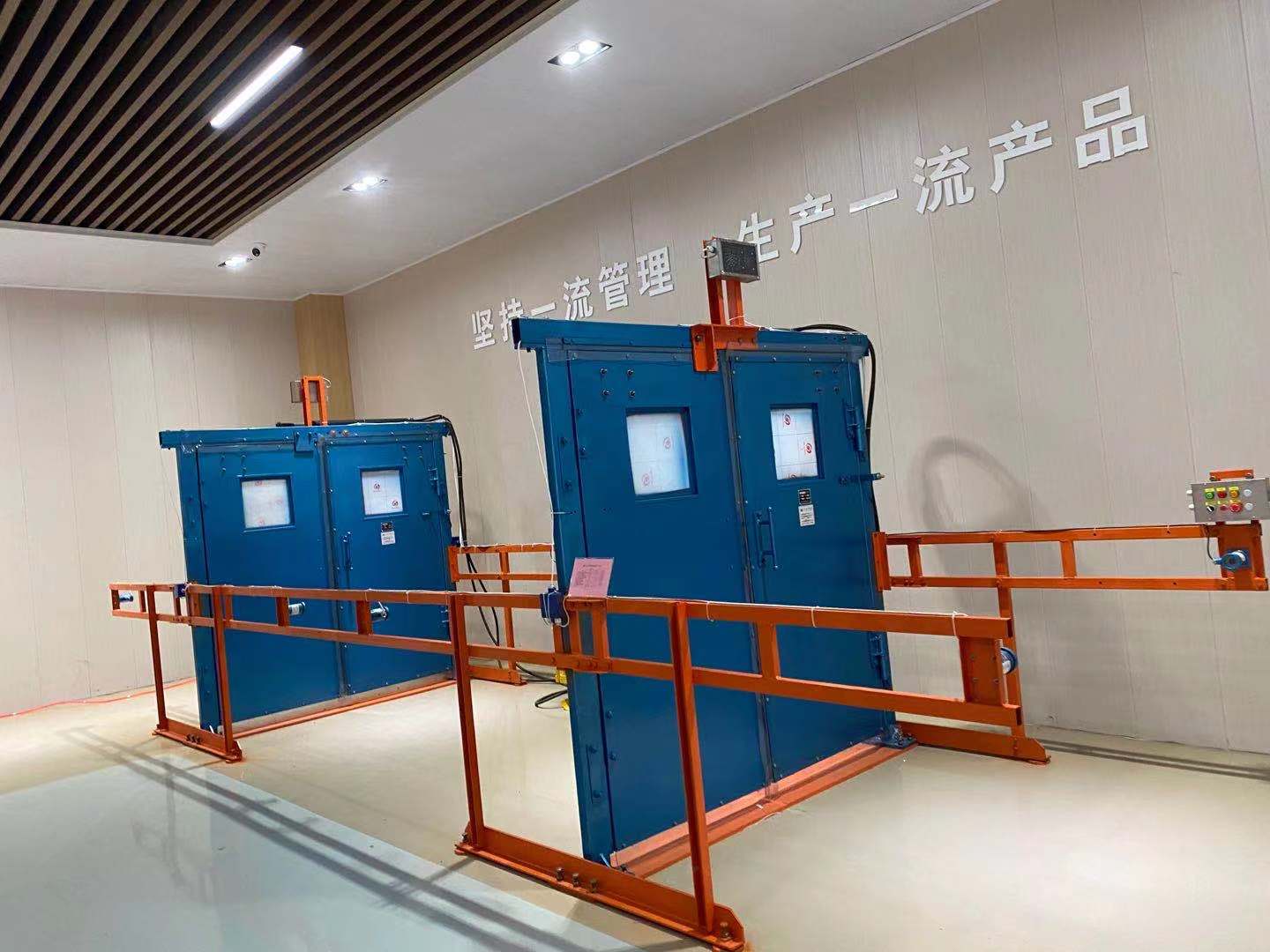

生产矿用SWM风动无压风门 对开式无压风门 平衡风门

SWM型风动无压风门 对开式无压风门 矿用平衡风门 矿用无压行车风门SWM1.6*1.9,矿用无压行车风门
矿用行车无压风门用途：用于煤矿井下巷道中。
SWM1.6*1.9无压风门技术要求及主要规格参数
1.型号：swm1.6m*1.9m。
2.无压风门（不带气动）。
3.每套含两道风门及一台闭锁器。
4.每道风门厚60mm。
5.门框采用方管120*60制作。
6.门扇采用方管50*50和方管50*30制作，采用2mm厚冷板双面包裹。
7.颜色：烤漆天蓝色。
8.外观质量：
（1）门体表面不应有凹凸、锤印、磨伤痕迹、碰伤痕迹。
（2）焊|接要牢固，焊缝要平整、均匀，杜绝虚焊、烧穿等现象。
（3）门体涂两遍防锈底漆，一遍阻燃面漆；要求涂层均匀、平整、光滑、无气泡、无划痕。
（4）门扇与门框之间使用胶条密封，防止漏风。

生产厂家 山东东达机电有限责任公司
东达小马 13355153582

电气动无压风门机械联锁装置
在两道风门之间安装FMBS-A/B型风门机械联锁装置，一道风门打开时另一道风门不能打开，从而实现两道风门的联锁。

矿用平衡风门组成
矿用平衡风门主要组成部分有门框、门扇、平衡机构、配重砣等组成。门框采用钢制焊|接而成，门扇采用钢制材料与平衡连杆结构连接。调节配重砣重量可实现风门自动平稳关闭。

SWM型风动无压风门门体结构
无压风门门体主要由门框、门扇、密封挡板及密封材料等组成，采用毛毡周边粘合密封。门框采用钢材焊|接而成见图（面向风压方向）。

对开式无压风门门体结构：
对开式无压风门为分体结构，在井下组合安装使用。主要由门扇、门框、平衡机构、合页、配重等组成；门框采用型钢焊|接、螺栓联接组成。门扇由钢型材质焊|接骨架，外铺钢板构成；中间填充材料为；硅酸铝防火|棉,平衡机构通过螺栓固定在门扇上，使两扇门异向同步开启，风门通过自动比重开启或关闭。
