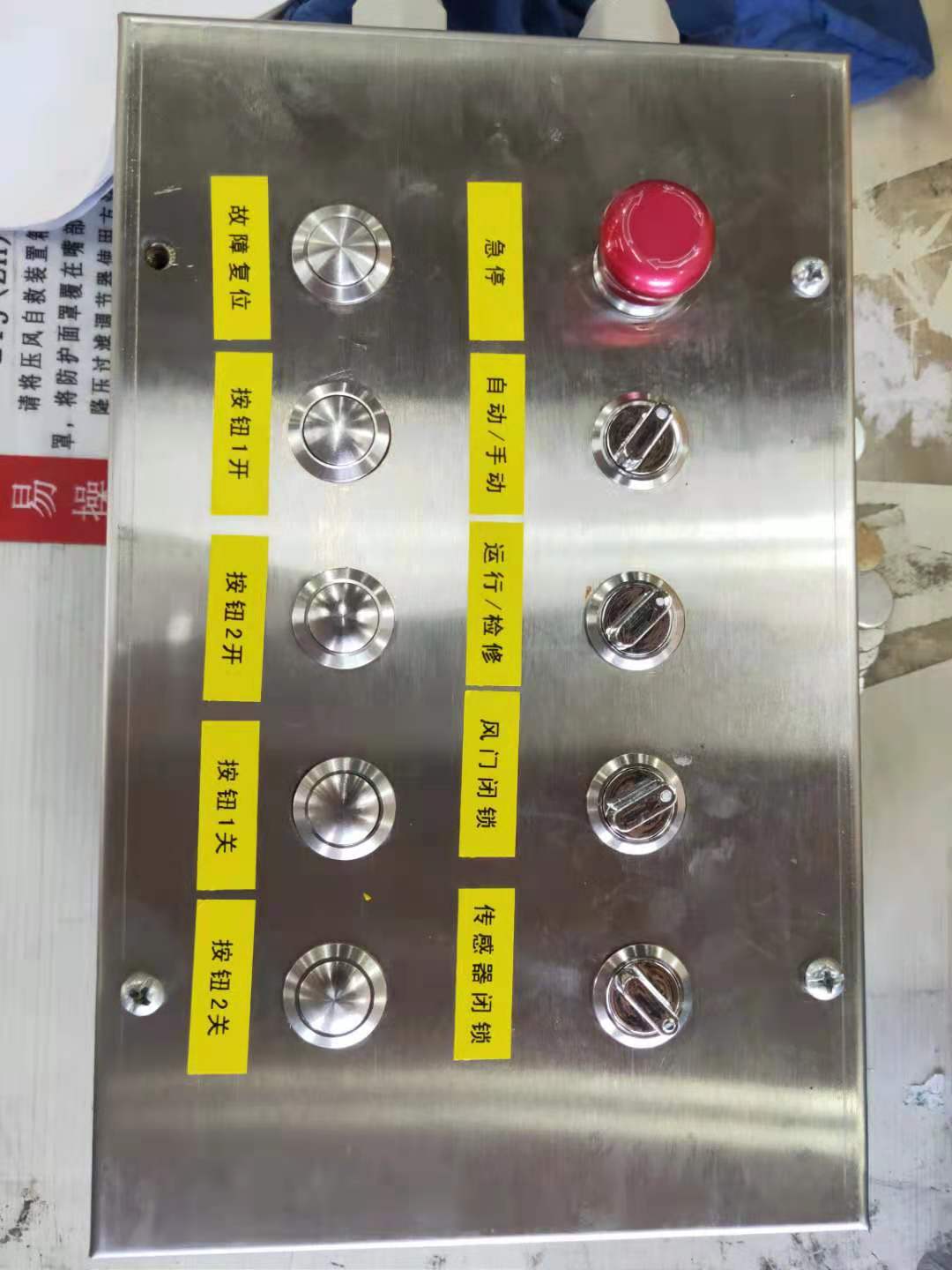

工厂直供AH0.6/12矿用本安型按钮箱 MA 矿用

AH0.6/12矿用本安型按钮箱 MA 矿用
AH0.6/12矿用本安型按钮箱用途
适用于煤矿井下有瓦|斯、煤尘爆|炸危险环境，也适用于煤炭、冶金、化工、建材、粮食、运输等环境，作控制和显示用。

AH0.6/12矿用本安型按钮箱使用环境条件
a) 工作环境温度：0℃～+40℃；
b) 相对湿度：≤95 RH(+25℃时)；
c) 大气压力：80kPa～110kPa；
d) 在井下有瓦|斯煤尘爆|炸性混合物的环境工作。
供电电源：
a）工作电压：DC12V；工作电流≤600mA。

生产厂家 山东东达机电有限责任公司
东达小马 13355153582

AH0.6/12矿用本安型按钮箱结构特性
主要由按钮部分、LED指示灯显示部分组成。

AH0.6/12矿用本安型按钮箱工作原理
通过按钮箱上的按钮发出指示信号给联机设备发出信号，联机设备接到指示信号后发出执行信号，对按钮箱的LED指示灯提示。

AH0.6/12矿用本安型按钮箱电气性能
具有3个按钮，1个旋钮，2个LED指示灯。
具有工作状态指示功能。
输出信号：无源接点：3路。

AH0.6/12矿用本安型按钮箱外型重量
外形尺寸：288mm×176mm×90mm
重    量：2.7kg。

AH0.6/12矿用本安型按钮箱安装、调试
按钮箱为悬挂式，将其平稳悬挂在硐室内，先把进、出线电缆连接好确认没有问题后，然后按施工标准敷设好电缆，连接相关联设备。

箱体在接完线上盖之前须检查一下，电缆线应按照说明书或图纸上的连接方式接好，同时确保端子上的引线压接牢固可靠。

按钮箱为矿用本质安|全型，在井下现场安装完要确保线嘴都已紧固好。并保证不用线嘴的顺序为密封圈、钢质堵板、金属垫圈。

完成所有上述工作后，确认安装人员在安|全位置后，进行操作对各种工作状态进行检验是否正常。

AH0.6/12矿用本安型按钮箱使用、操作及注意事项
使用前准备和检查
按钮箱在使用前检查工作状态是否正常；

AH0.6/12矿用本安型按钮箱操作
按钮箱根据现场的需要选择工作方式，各工作方式会有相应的指示。
当满足各类闭锁关系情况下，按钮箱按下控制按钮时，通过按钮箱与控制箱的连接，按钮箱本身相应的LED指示灯亮。

AH0.6/12矿用本安型按钮箱注意事项
维修时不得改变本安电路和与本安电路有关的元器件的型号、规格及其参数。
本安产品不得与未经检验的设备相连接，如与其它设备连接时，须经防爆联检。
安装时严格按照说明书进行相关操作，应可靠固定，配线作业须由具有专|业资格的人员进行；确认输入电源处于完全断开的情况下，才能进行接线工作。

AH0.6/12矿用本安型按钮箱
AH0.6/12矿用本安型按钮箱                 1台
