4J78膨胀合金

 一、4J78概述4J78合金的磁导率低，和其他无磁瓷封合金相比膨胀系数也较低，故称为无磁定膨胀瓷封合金。合金中添加少量铜，能改善其加工性能。该合金的瓷封综合性能优于蒙乃尔(Monel)、不锈钢、无氧铜等无磁瓷封材料。主要用作电真空器件中的无磁瓷封材料。

 1.1 4J78材料牌号 4J78。

 1.2 4J78相近牌号 75HM(俄罗斯)。

 1.3 4J78材料的技术标准 YB/T 5233-1993《无磁定膨胀瓷封合金4J78、4J80、4J82技术条件》。

 1.4 4J78化学成分  见表1-1。

C P S Mn Si Mo Cu Ni

≤

0.05 0.020 0.020 0.40 0.30 20.0～22.0 ≤1.5 余量

 在平均线膨胀系数达到标准规定条件下，允许钼、铜含量偏离表1-1规定范围。

 1.5 4J78热处理制度 标准规定的膨胀系数性能检验试样在保护气氛或真空中加热到1000 ～1050℃,保温30～40min，以不大于5℃/min速度冷却到300℃以下出炉。

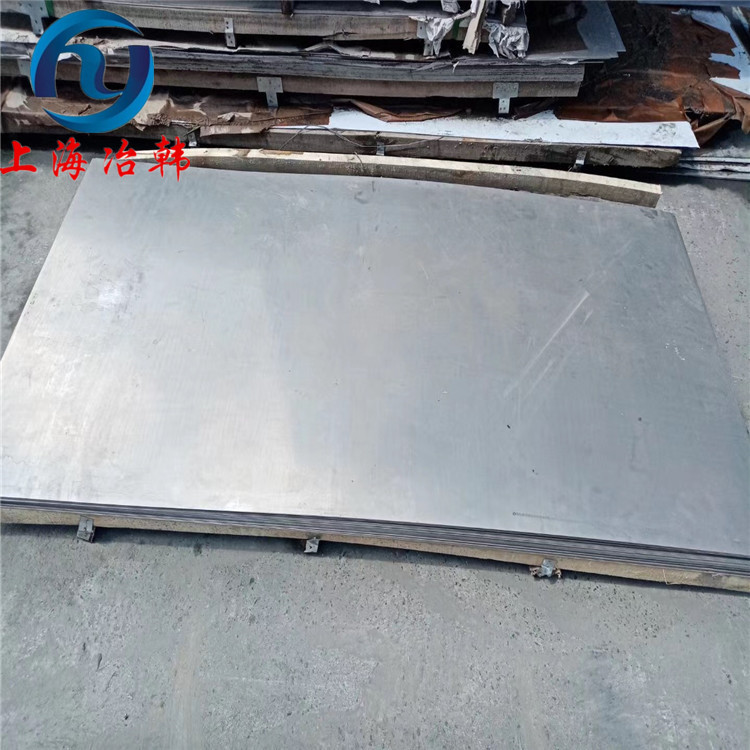

 1.6 4J78品种规格与供应状态，冶韩可供品种有棒、管、板、丝和带材。

 1.7 4J78熔炼与铸造工艺 用真空感应炉熔炼。

 1.8 4J78应用概况与特殊要求 该合金经工厂使用，性能稳定。合金用作陀螺仪及其他电真空器件的无磁瓷封材料。在使用中应严格控制热处理工艺，以保证合金具有良好的加工性能。

 二、4J78物理及化学性能

 2.1 4J78热性能

 2.1.1 4J78熔化温度范围 1400～1420℃。

 2.1.2 4J78热导率 见表2-1。

 2.1.3 4J78线膨胀系数 标准规定的合金平均线膨胀系数见表2-2。

 4J78合金的平均线膨胀系数见表2-3。

 表2-2

θ/℃ 20 300 600 θ/℃ 20～500 20～600

λ/(W/(m·℃)) 13.8 15.5 16.7 /10-6℃-1 12.1～12.7 12.4～13.0

表2-3

θ/℃ 20～100 20～200 20～300 20～400 20～500 20～600 20～700 20～800 20～900 20～1000 20～1050

/10-6℃-1 11.3 11.6 11.8 12.1 12.4 12.5 13.2 13.7 14.2 14.7 15.0

 2.2 4J78密度 ρ=9.38g/cm3。

 2.3 4J78电性能

 2.3.1 4J78电阻率 ρ=1.17μΩ·m。

 2.4 4J78磁性能 标准规定μ16000≤1.251×10-3mH/m。合金在不同磁场强度下的磁导率见表2-4。

 2.5 4J78化学性能 合金在大气、海水和热带气候条件下具有高的耐腐蚀性。

 表2-4

 H/(A/m) 4000 8000 12000 16000 32000 40000 80000

μ/(10-3mH/m) 1.251 1.251 1.251 1.251 1.251 1.251 1.250

三、4J78力学性能

 3.1 4J78技术标准规定的性能

 3.2 4J78室温及各种温度下的力学性能

 3.2.1 4J78硬度 合金（软态）在常温下的硬度HV=234～247。

  3.2.2 4J78拉伸性能 合金（软态）在常温下的拉伸性能见表3-1。

σb/MPa σs/MPa δ(L0=50mm)/%

869 353 35

 3.3 4J78持久和蠕变性能

  3.4 4J78疲劳性能

  3.5 4J78弹性性能 弹性模量E=222GPa。

 四、4J78组织结构

 4.1 4J78相变温度

 4.2 4J78时间-温度-组织转变曲线

 4.3 4J78合金组织结构 在Ni-Mo相图中，该合金处于两相区。在平衡条件下，高于770℃时，合金为α相；当温度低于770℃时，由α相中析出β相，成为α＋β两相。β相是一种中间化合物Ni4Mo，在α相中具有弥散硬化作用。但在合金热处理条件下合金组织为单一奥氏体组织。当合计冷应变率60%～70%的1mm厚带材，在表4-1所示温度下退火，空冷后，按YB 027-1992进行晶粒度评级，结果见表4-1。

退火温度/℃ 850 900 950 1000 1050 1100

晶粒度级别 9 8 7 6 5.5 4

 五、4J78工艺性能与要求

  5.1 4J78成形性能 合金有较好的加工性及深冲引伸性能。合金带材经适当热处理后，其晶粒度级别为5～6级，维氏硬度应为174～207，以利于零件的深冲引伸。

  5.2 4J78焊接性能 合金可采用氩弧焊。

 5.3 4J78零件热处理工艺 合金冷应变中间退火应在氢气（或真空）中加热到1050～1080℃，保温40min，水淬。为获得较低的硬度值，热处理温度可适当提高。

 5.4 4J78表面处理工艺 表面处理可采用喷砂、抛光、酸洗。

  5 4J78切削加工与磨削性能 合金可采用硬质合金刀具切削加工。磨削性能较好。
