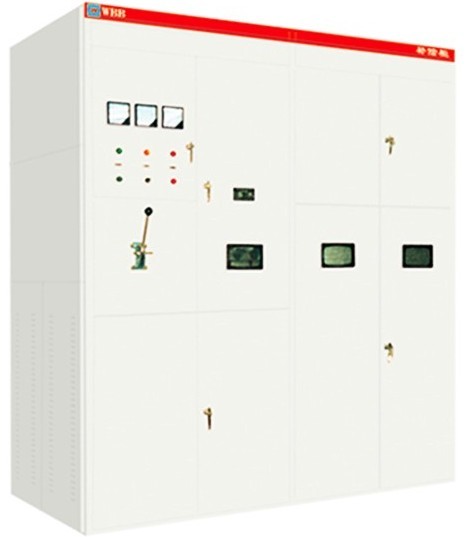

LTC智能动态无功补偿滤波装置

产品介绍

产品名称：LTC智能动态无功补偿滤波装置

规格型号：LTC系列

生产厂家：襄阳源创工业控制有限公司

生产地址：湖北省襄阳市樊城区春园西路贾洼工业园

订购说明：（订货需提供下属材料）

1、提供补偿装置的容量和电压等级

2、柜体表面颜色要求.

3、补偿装置的进出线方式.

若有特殊要求，请与我公司协商。

工作原理

LTC系列动态无功补偿装置主要由监控终端、开关模块、电容器、电抗器、断路器、机柜等构成，控制器采用前馈或监测(三相平衡负荷，采集单相信号，三相不平衡负荷。

采用三相信号)以负载的实时无功功率为投切物理量，应用瞬时无功控制理论及网压支持算法，在10ms内完成信号数据采集、计算及控制输出;投切开关拉到的投切的指令后，在小于10ms内完成零电流投入，投切无涌流，对电网无冲击，并且在主电路和开关中采取措施，对于主回路电容器有预冲电的作用，避免了投切电容器的冲击，便于运行，更加稳定、安全、可靠。

为保证实时跟踪投切，整个系统响应时间小于20ms，可满足快速变化负载的需要，实现快速补偿。

适应范围

广泛适用于电力、冶金、铁道、军工、石油、机械、化工、港口、轻工、建材、矿山、造船等供配电系统中，要求动态无偿补偿且同时需要抑制或治理谐波的场合;尤其适用谐波、负荷大且变化的工况。

型号说明

LTC智能动态无功补偿型号说明

高低压配电柜无功补偿型号和尺寸

注：1、进线方式为下进线 2、可承接各种非标准动态滤波器的设计制作。

主要技术指标

1、额定电压：400V、600V、1100V

2、动态响应时间：≤20ms

3、非标滤波型：满足GB/T14549-43

4、要求额定测量电流：5A

5、标准滤波型： 5次

6、谐波滤除率：≥40%

7、谐波测量范围：1-31次

8、稳定范围：满足GB.12326-90 △u≤±2%

9、基波无功补偿：cosф≥0.9

10、整机功耗：≤1%的装置容量
