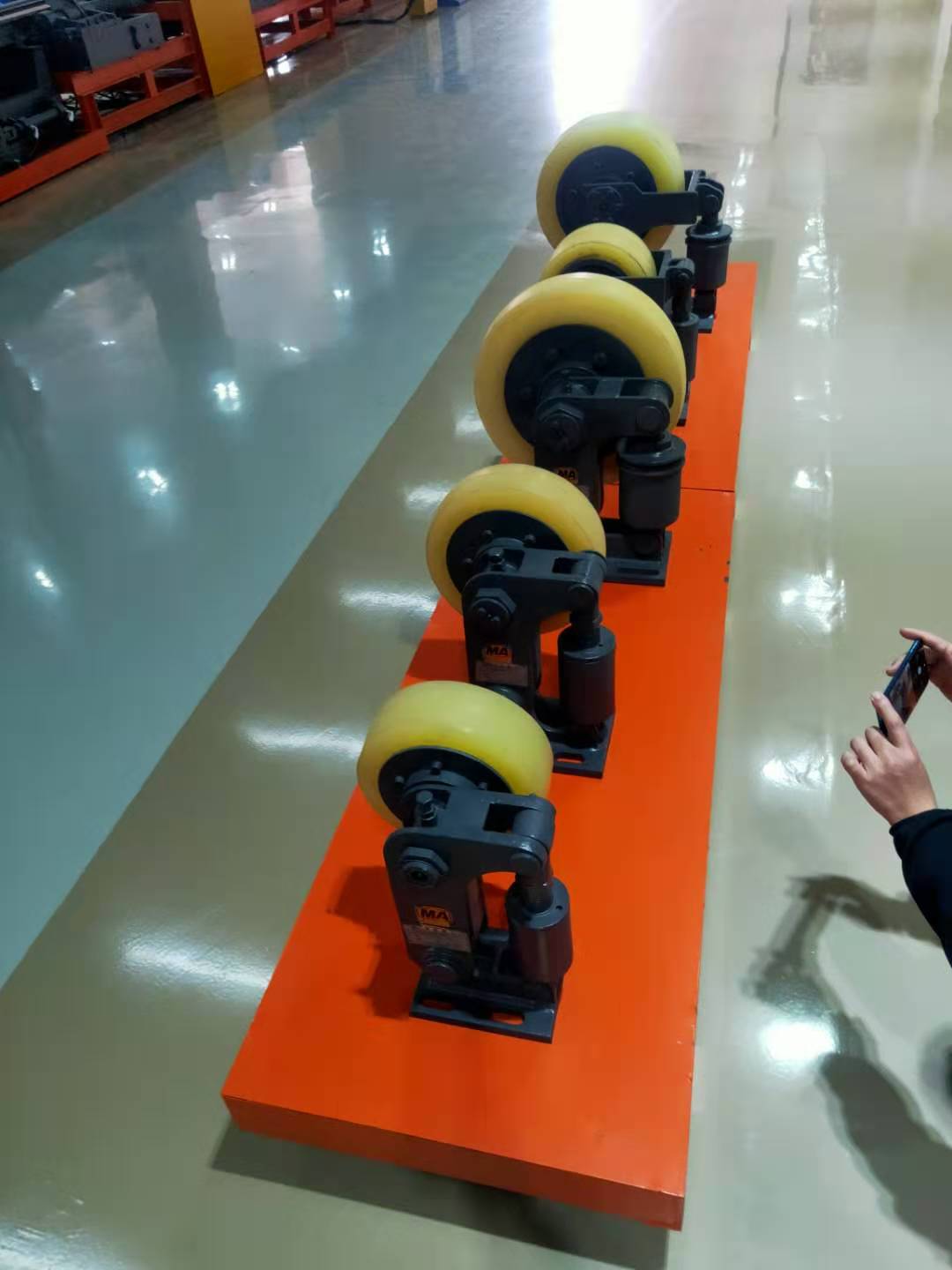

东达矿用L25滚轮罐耳 250mm碟簧缓冲罐道轮

L25滚轮罐耳 轻型滚轮罐耳 碟簧滚轮罐耳 250mm罐道轮
L系列滚轮罐耳，非液压油缸式罐耳，轻便灵活|性高
滚轮罐耳有多种规格，能满足客户的各种需求。它是以滚轮直径命名的型号，滚轮罐耳型号有单轮L20,L25,L30,L35,L42.5,L50
双轮LS30,LS35,LS42.5,LS50
常用型号：L25/L30/LS30

东达小马  13355153582

L25滚轮罐耳滚轮罐耳是我公司自行研制开发的组合钢罐道导向装置，滚轮罐耳主要由滚轮、支架、弹簧缓冲装置、底座等组成。弹簧缓冲装置由调节套、调节螺杆、螺母、碟簧轴、导向套、并帽、紧定螺钉、碟簧、平键、缸筒等组成。
滚轮罐耳缓冲装置采用碟形弹簧组，符合煤炭部标准MT236-1991，其作用原理是滚轮受力通过支架、调节套、调节螺杆、碟簧轴施与碟簧上，通过碟簧轴上、下运动释放和压缩碟簧组实现缓冲。
碟簧轴在导向套内及缸筒底部的导向孔内上下运动，碟簧轴下端铣有键槽，受缸筒底部平键的作用碟簧轴不能转动。导向套拧入缸筒并压住碟簧轴使碟簧轴的轴肩压紧碟簧，为了安|全可靠导向套用并帽锁紧，并与缸筒一起配钻孔、攻螺纹，用紧定螺钉紧固。
运转中由于滚轮的胶层被磨损，通过调节螺杆调节滚轮使滚轮前倾靠近罐道。调节螺杆一端为左旋螺纹另一端为右旋螺纹，分别拧入调节套和碟簧轴，调整时松开调节螺杆下边的螺母，逆|时针转动调节螺杆，螺杆拧出，滚轮前倾靠近罐道，调好后紧固调节螺杆下边的螺母。

基本参数及主要尺寸
序号 型 号 基本参数 L25
1 承受zui大水平力(kN) 12
2 重量(kg) 111
3 缓冲行程 mm 13
4 主要尺寸mm
A 49
B 80
C 109
D 250
E 155
F 210
G 100
H 400
J 300
b 180或200
L D+b
注：表中重量值是三个单轮为一组的重量。

山东东达机电有限责任公司
矿安小马 13355153582
厂址：山东省济宁市高新区科技济邹科技园山博路南治学路西

我司可以定做加工滚轮罐耳。滚轮罐耳主要由滚轮、支架、弹簧缓冲装置，底座等组成。弹簧缓冲装置由调节套、调节螺杆、螺母、碟簧轴、导向套、并帽、紧定螺钉、碟簧、平键、缸筒等组成。
