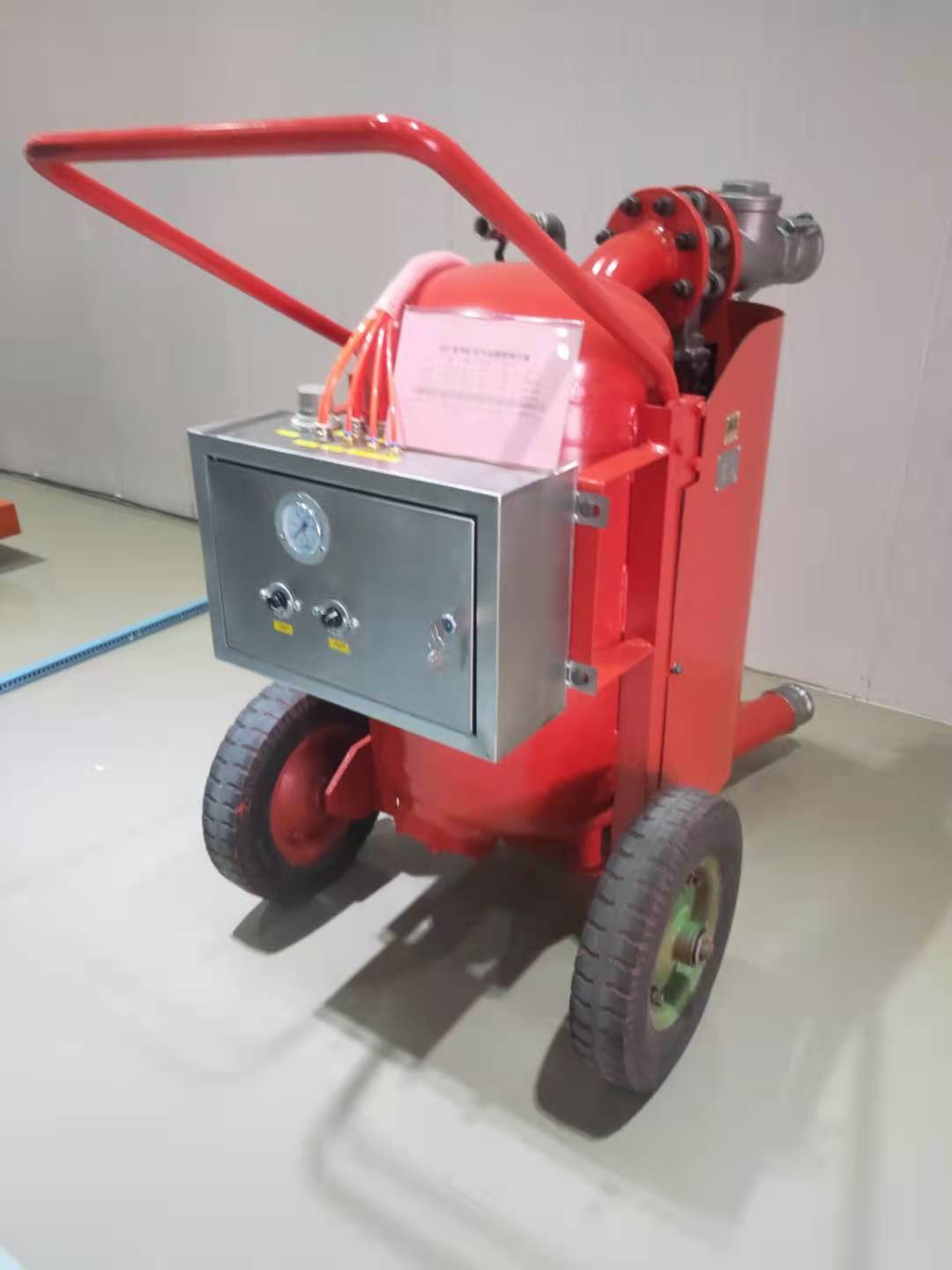

QYF17-20井底污水坑专用排污泵 立式气动清淤排污泵

QYF20-20立式气动清淤排污泵
安装外形尺寸（长×宽×高）mm1830×834×915
QYF17-20井底污水坑专用排污泵
安装外形尺寸（长×宽×高）mm：1830×782×890
QYF20-20气动清淤排污泵以压缩空气为动力，适用于含有甲烷煤尘爆|炸危险的煤矿井下采掘工作面、巷道、井底污水窝及污水坑（井）、水仓等排水排污作业。
QYF20-20立式气动清淤排污泵
QYF25-15气动清淤排污泵
QYF20-15气动清淤排污泵
QYF17-20气动清淤排污泵
QYF14-20气动清淤排污泵

马延宁  13355153582
山东矿安机电有限公司

产品优势及特点：
过污能力强，可抽送具有流动性高固体含量物料。
纯气动产品，无任何电子器件，安|全可靠。
机组结构紧凑，设计巧妙，可实现自动运行。
运动部件与物料不接触，无磨损，运行稳定，使用寿命长。
空载或过载对设备无损伤，维护简单。
体积小，重量轻，移动灵活，操作方便，适用范围广泛。
能耗小，节能环保。

矿用气动清淤排污泵结构组成：
QYF20-20气动清淤排污泵主要组成部分包括主体部分、控制系统及真空抽吸组件等。
主体部分：由泵体、进料管道、排料管道组成
控制系统：控制系统主要是利用气控换向阀、行程开关、梭阀、球阀真空抽吸组件：真空抽吸组件主要由先收缩后扩张的拉瓦尔喷管、负压腔和扩张管等组成

QYF20-20气动清淤排污泵参数
型号QYF20-20
流量m³/h20
扬程m20
耗气量m³/min9.5
工作气压MPa0.55
吸料周期8s
排放周期 8s

QYF17-20气动清淤排污泵技术参数
型号：QYF17-20；
流量m³/h：17；
扬程m：20；
耗气量m³/min：7.5；
工作气压MPa：0.55；
吸料周期：6s；
排放周期：6s；
