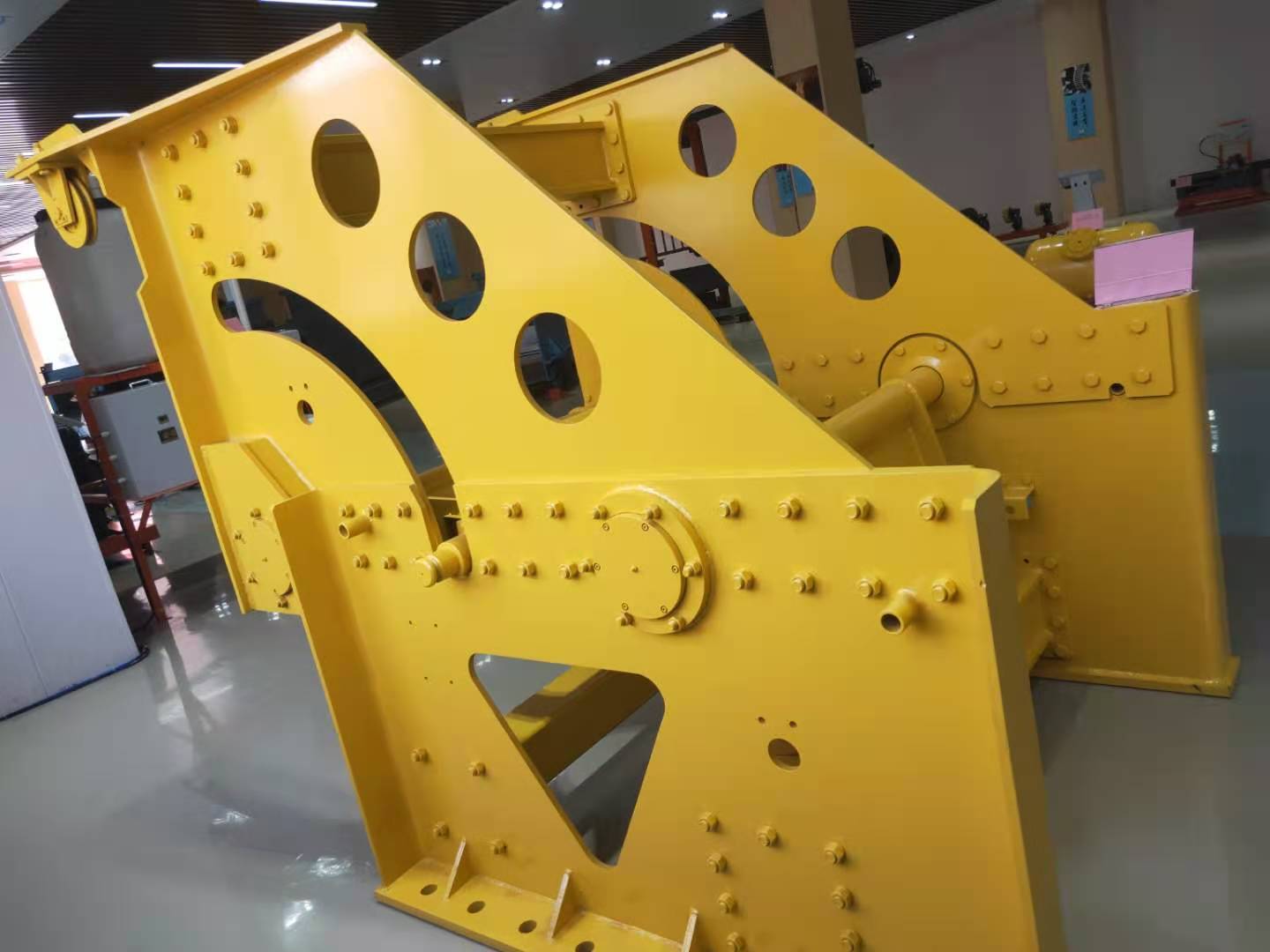

矿安DDZ-600/100带式输送机用配重式断带抓捕器

断带抓捕器DDZ-600/100（第三代）带式输送机用断带抓捕器
DDZ-600/100配重式矿用断带抓捕器
规格型号说明：
D  D  Z — □ / □
输送机带宽cm
额定制动力kN
抓捕器
断带
带式输送机用
标记示例：
DDZ 型断带抓捕器，额定制动力是 600kN，适用带宽为 100cm，其型号标记为：DDZ-600/100

马延宁  13355153582
山东矿安机电有限公司

1、适用条件及技术参数
适用条件
◆ 适合于带宽65～200 cm、倾角6°～30°的上运、下运带式输送机。
◆ 机架型式：固定式、吊挂式。
◆ 环境温度为-20℃~+50℃。
技术参数
表1.基本参数
序号 规格型号 额定制动力（kN） 带宽（cm） 备注
1 DDZ-400/65 400 65
2 DDZ-400/80 400 80
3 DDZ-400/100 400 100
4 DDZ-400/120 400 120
5 DDZ-600/65 600 65
6 DDZ-600/80 600 80
7 DDZ-600/100 600 100
8 DDZ-600120 600 120
9 DDZ-600/140 600 140
10 DDZ-600/160 600 160
11 DDZ-600/180 600 180
12 DDZ-1000/100 1000 100
13 DDZ-1000/120 1000 120
14 DDZ-1000/140 1000 140
15 DDZ-1000/160 1000 160
16 DDZ-1000/180 1000 180
17 DDZ-1000/200 1000 200
18 DDZ-1500/120 1500 120
19 DDZ-1500/140 1500 140
20 DDZ-1500/160 1500 160
21 DDZ-1500/180 1500 180
22 DDZ-1500/200 1500 200

2、主要技术性能
◆ 全带面抓捕、上下带面同时抓捕、可靠性高
◆ 抓捕机构采用重力驱动、动作灵敏迅速
◆ 触发原理简单、信号准确
◆ 抓捕靴块不会对胶带造成二次破坏
◆ 适用于上运、下运或其他线路工况复杂的带式输送机
◆ 结构简单、坚固，易于维护
◆ 独|立的结构基础，不影响输送机机身强度
◆ 断带事故恢复时间短

DDZ型（第三代）带式输送机用断带抓捕器（以下简称断带抓捕器）是专门针对带式输送机由于各种原因发生断带事故后，对断裂的输送带实施可靠抓捕的一种机械式保护装置，该装置能非常有|效地避免断带事故的进一步延伸，防止设备损坏及保障人身安|全。该装置具有判断发生断带信号的准确性、制动实施的灵敏性、制动抓捕的可靠性、安装运输的方便性等综合性能，是一项全新断带抓捕理念的专|利技术，产品性能和可靠性大大超过同类产品，可广泛应用于矿山、冶金、电力、港口码头等生产企业的带式输送机，尤其对于大倾角、大运量、长距离的带式输送机提高安|全运行记录是一项重要的保障措施。
当带式输送机发生断带时，断带抓捕器可迅速抓捕胶带断裂或失控后突然下滑的承载段、回空段胶带。在需要时可作卡带器使用。
