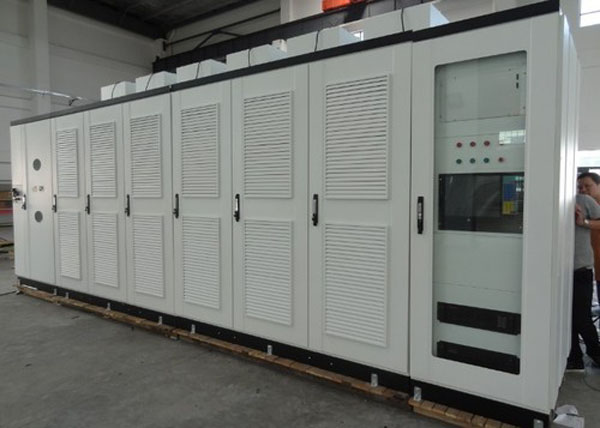

YLQ高压笼型电机软起动装置

YLQ高压笼型电机软起动装置,襄阳源创10KV高压软起动器,

供应水阻柜

襄阳源创笼型电机水阻柜自上市以来，先后通过武汉高压测试研究所的检测和型试试验；该项目改进型属 专利产品，产品技术通过省级科技成果鉴定并获及 科技部创新基金的无偿支持，列入重点新产品， 火炬计划重点扶持项目等。该笼型电机水阻柜充分利用了液体电阻热容量大，可调性好的特点，可将电机的起动电流控制在2.5-3倍电机额定电流的范围内， 大地降低了起动电流，其良好的起动特性使之成为目前国内外大中型笼型电机理想的软起动产品。

适用范围

可广泛应用冶金、建材、矿山、石油、化工、供水、电力等行业泵类、风机、压缩机、轧机、破碎机、皮带运输机等各种大中型380KW-40000KW笼型电机的重载起动。

工作原理

在高压鼠笼式(同步)电机的定子回路中串入起分压和限流作用的特种水电阻，在完成起动的过程中，水电阻阻值在设定的时间内自动实现由大到小的无级变化，从而使加在电动机定子上端电压逐步升高，当电动机的转速接近额定转速时，水电阻自动切除，投入全压运行，从而实现电动机的低电流平稳软起动。

性能特点

★恒流软起动：起动电流小，为电动机额定电流的2～3.5倍；

★起动过程平滑，无冲击，电网压降在10%以内，保证了电网的可靠安全运行，有效保护电3、动机及传动机械，可延长设备的使用寿命；

★不受电网电压波动和负载变动的影响，可确保一次起动成功，并可连续起动3次以上，优于高压热变电阻起动器；

★具备完善的报警提示功能和电动机的保护功能；

★采用PLC控制，结构简单可靠，维护方便；

★对电网不会产生谐波污染：与变频器、固态软起动器相比，装置起动过程属于纯电阻投入与切除，不会产生高次谐波，免除对电网的污染，减少因治理谐波污染而引起的投资。

★系统主起动设备对工况及电网的环境要求不高，运行、维护成本低。结构简单，系统自动集成控制发出联机信号，一般技术人员或电工经过短期培训即可进行操作维护，操作维护安全、方便。

★YLQ-3000型以上产品采用“旋转式动电 ”，可使起动电流在液态电阻中均匀流过，进一步降低液态电阻的温升，提高了起动性能，同时也使起动器结构更为紧凑，为用户节省了设备占用空间。

性能指标

★额定电压（kv） 380v、3、6、10

★高电压（kv） 340v、3.5、6.9、11.5

★起动电流 2-3Ie

★起动时间 10-60-120s可调

★电液工作温度 5-65℃

★起动次数 5-7次

规格参数

电机型号 电机功率（KW) 电机型号 电机功率(KW)

YLQ-250 ≤250 YLQ-5000 (4000，5000)

YLQ-380 (250，380) YLQ-6000 (5000，6000)

YLQ-630 (380，630) YLQ-7000 (6000，7000)

YLQ-1000 (630，1000) YLQ-8000 (7000，8000)

YLQ-1500 (1000，1500) YLQ-9000 (8000，9000)

YLQ-2000 (1500，2000) YLQ-10000 (9000，10000)

YLQ-3000 (2000，3000) YLQ-12000 (10000，12000)

YLQ-4000 (3000，4000) YLQ-15000 (12000，15000)

注：YLQ-20000，YLQ-3000和YLQ-4000根据电机工况特殊设计。YLQ系列笼型电机水阻柜体外型有整体和分体式结构。用户没有特殊要求时，一般3000KW以下电机起动装置采用整体式结构，3000KW以上采用分体式结构。

适用环境

★环境温度 -40℃—+55℃

★相对湿度 ≤85%

★海拔高度 ≤2km（特殊设计另外协商）

★倾斜度 ≤5°
