QSK15气动控制箱 QSK25气动控制箱矿用的

QSK15型气动控制箱
QSK25型气动控制箱
QSK15/25型气动控制箱具有过滤、调压、油雾、换向操作功能，可直接接入压缩空气，用于手动控制气缸伸、缩，也可用于其它需要换向操作的气动执行元件。

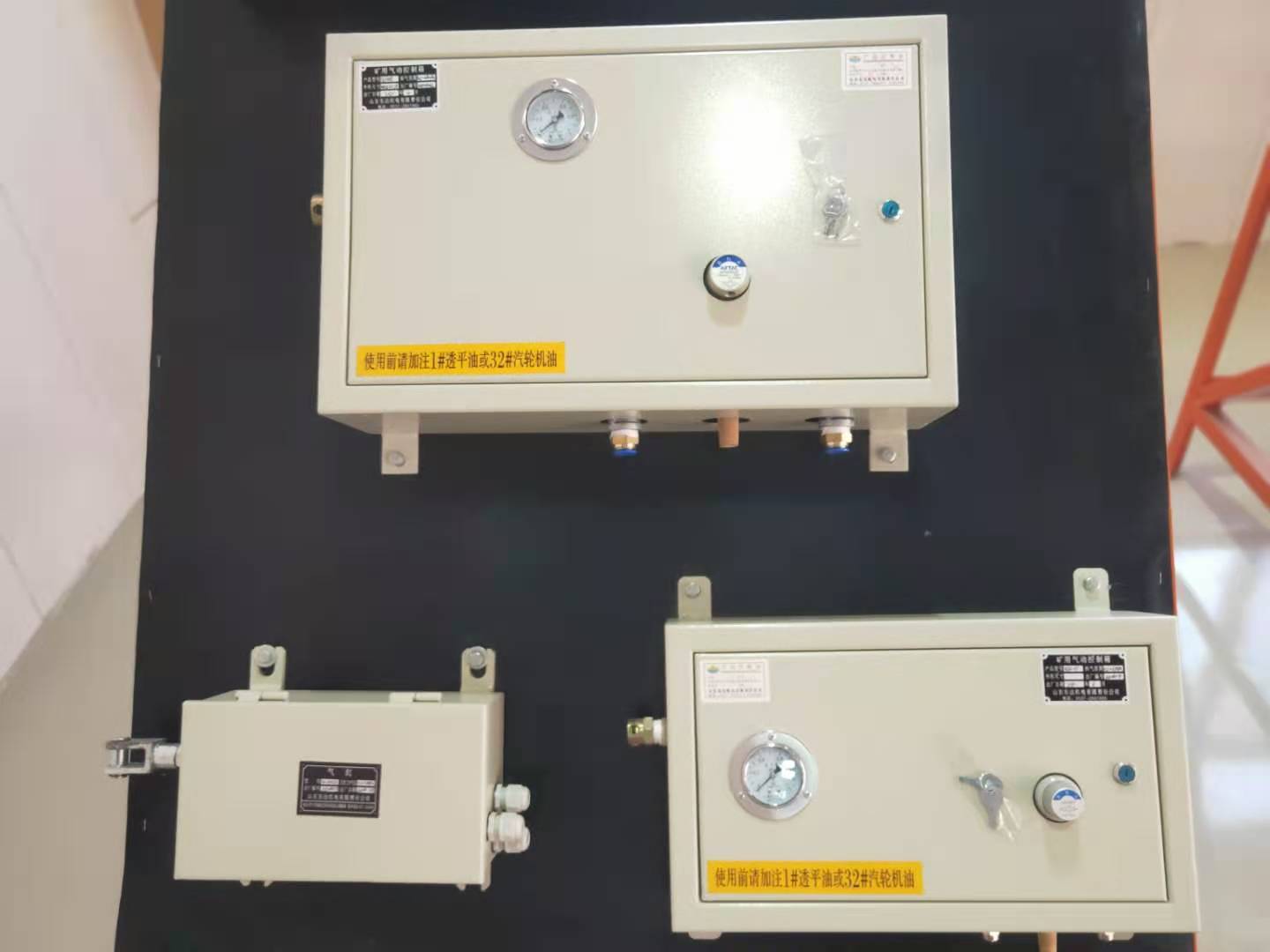

QSK15/25型气动控制箱（参见附图）主要由调压过滤器与给油器二联件②、三位四通旋转换向阀⑤、消声器④、压力表⑧、排水管①、快速接头③、箱体⑨等组成，该型气动控制箱体积小、重量轻，具有环保、节能的优点。

技术参数
公称通径：15mm
高工作压力：0.8MPa
使用温度范围：5-60℃

山东东达机电有限责任公司
马延宁  13355153582

矿用QSK15/QSK25型气动控制箱可直接接入压缩空气
1、操作
旋转手柄⑥至指示标牌⑦A或B位即可改变气动控制箱的出气通口，从而使执行元件完成不同方向的运动，旋转手柄⑥至O位为封闭位，根据执行元件动作要求，转动旋转手柄进行操作。

2、加油
使用气动控制箱前或储油瓶②-10内的吸油管浸入油面深|度＜10㎜时，须给储油瓶②-10加注ISO-VG32或相当品质润滑油，可以不关闭空气管路而进行加油作业，逆|时针旋下加油螺丝②-9，加油至上限后，将加油螺丝锁紧。不可直接将储油瓶②-10拆下进行加油。

3、调整压力
将调压旋扭②-7向上拉起，顺时针方向旋转，压力上升，逆|时针方向旋转，压力下降，调整至所需压力，将调压旋扭按下呈上锁状态。

4、调整滴油量
⑴针阀调整：顺时针旋转油量调节螺丝②-8，滴油量减少，逆|时针旋转，滴油量增加，调整至所需滴油量。
⑵空气流量调整：设定针阀后，空气流量大时，滴油量多，空气流量小时，滴油量少。

5、排水
⑴无空气压力时，水自动排出。
⑵有空气压力时，向上推排水管①，水立即排出，排出完毕后，将排水管放开，将其复位，排水结束。
⑶当水位超过上限时，请立即排水，否则将造成除|湿不|良。

6、保养
⑴关闭空气供应和排出空气于大气中。
⑵逆|时针旋下大螺帽②-6，接着逆|时针旋下滤网过滤架②-4即可取下滤网②-5，用空气由内向外吹，可重复使用。
⑶取下滤气瓶②-3，使用清洁干布擦拭即可，不可使用任何会破坏滤气瓶（PC）之化学物品。
⑷逆|时针旋下大螺帽拆除保护罩，取下储油瓶②-10，使用清洁干布擦拭即可，不可使用任何会破坏储油瓶（PC）之化学物品。
