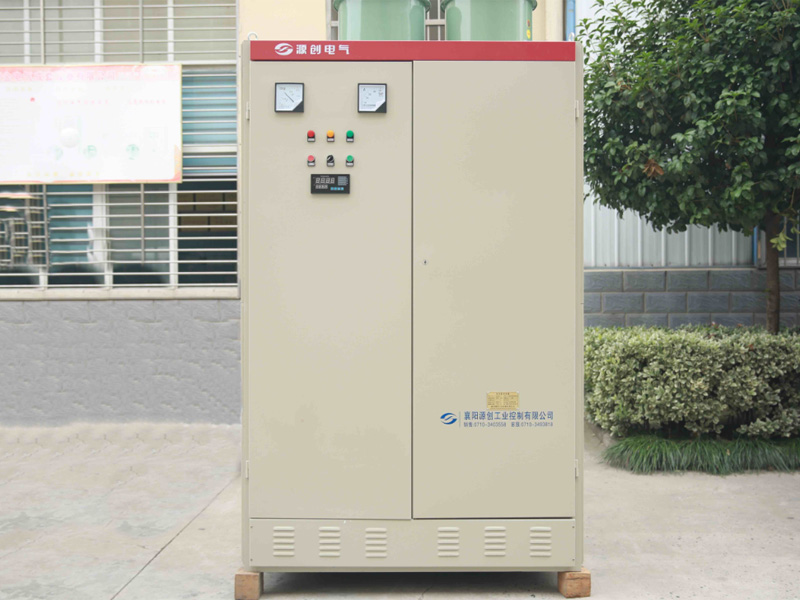

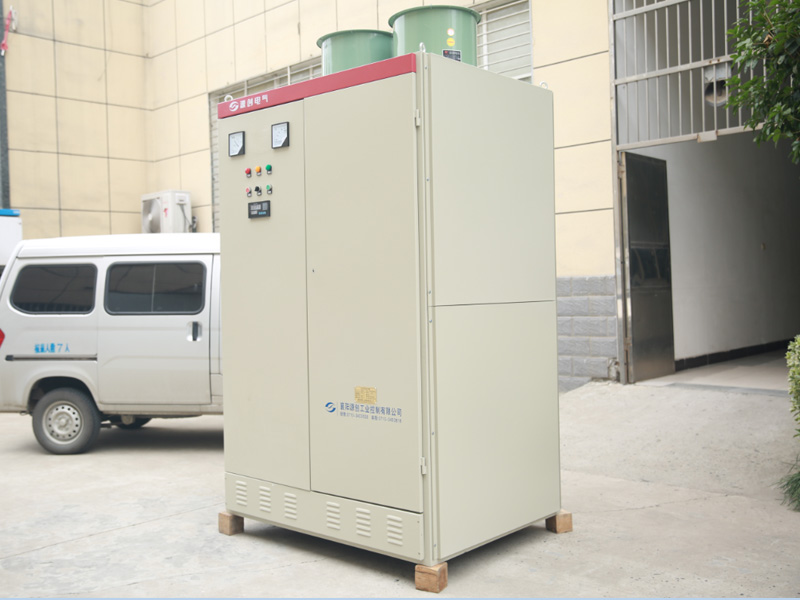

静止式进相器（进相机、进相柜）可控硅的检测与更换

静止式进相器是串接在电机转子回路中，通过改变转子电流与转子电压的相位关系，进而改变电机定子电流与电压的相位关系，达到提高电机自身的功率因数和效率，提高电机过载能力、降低电机定子电流、降低电机自身损耗的目的。

进相器中可控硅是将电网中工频50Hz电流转为与电机转子同频的低频电流的交交变频环节主要器件。可控硅实质上是一个通过控制极控制导通或关断的开关元件。

从可控硅上引出并用螺丝固定在绝缘板上的为可控硅的控制极，也称触发极，而接有触发线的那个散热器端子为可控硅的阴极。也可通过测量阻的办法区分阴阳极。而判断可控硅好坏的简易办法是测其各极间的阻值，好的可控硅各极间阻值如下：

触发极与阴极——几十欧姆；

触发极与阳极——几十千欧以上；

阴极与阳极  ——几十千欧以上。

实际测量时，应抽出驱动板，以保证测量准确。如发现有四只可控硅的阻值均为零时，往往只有个别可控阻值为零，应断开与之相连的母排，重新测量。

更换可控硅时，应注意平衡钢球位置，务必压紧散热器，否则易产生过热而烧坏可控硅，更换后应再次检测阻值 。
