供应 DADH系列液压直动制动器

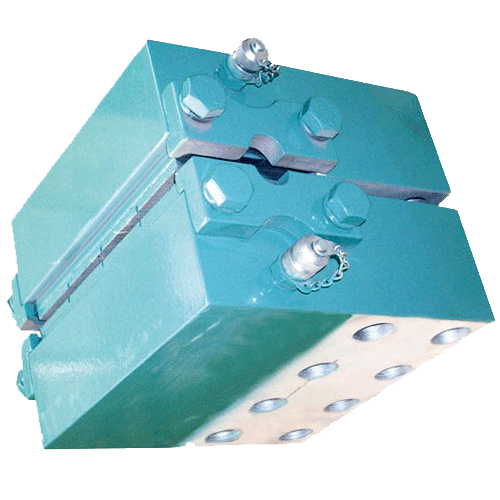

DADH系列液压直动制动器

详细说明

　　使用条件：

　　环境温度应为: -25℃ -40℃

　　操作频率小于720c/h 。

　　使用地点的海拔高度不超过2000m 。

　　周围工作环境中无爆炸危险的介质及足以腐蚀金属和破坏绝缘的气体和导电尘埃。

　　在空气相对湿度不大于90%的室内或有防雨、雪的装置下使用。

　　电源电压为DC110V或DC220V。若用户有特殊要求，请订货时协商确定。

　　产品详情

　　DADH195-DZ Ⅱ基本参数

　　制动力矩(N.m) =制动力/1000 x (ΦB/2-83 )

　　制动力=1350 x压力(压力≦200bar)

　　单边退距: 3mm

　　压力单位-bar ΦB-制动盘径(mm)

　　DADH195

　　DADH195基本参数

　　制动力矩(N.m) =制动力/1000 x [(ΦB)/2-90]

　　ΦB-单位: mm

工作压力

bar

50

75

100

静力

N

77 000

126 000

195 000 (衬垫 A) DADH195-A

动力

N

55 000

85 000

145 500 (衬垫 M) DADH195-M

完全释放的移位容量

cm3

57 每个活塞14.25cm3

总容积（磨损的衬垫）

cm3

1726 每个活塞431.5cm3

重量

kg

230

A

mm

=(ΦB)/2+50

　　备注：产品有更新，请注意***新版本

　　DADH103

　　DADH103基本参数

　　制动力矩(N.m) =制动力/1000 x [(ΦB)/2-50]

　　ΦB-单位: mm

工作压力

bar

30

60

80

100

120

静力

N

24 000

56 000

74 000

87 000

103000 (衬垫 A ) DADH103-A

动力

N

18 000

42 000

55 500

65 250

77250 (衬垫 M ) DADH103-M

完全释放的移位容量

cm3

22.7 每个活塞5.5cm3

总容积（磨损的衬垫）

cm3

91 每个活塞22.7cm3

重量

kg

60

A

mm

=(ΦB)/2+22

　　DADH103-DZ

　　DADH103基本参数

　　制动力矩(N . m) =制动力/ 1000 x (ΦB/2-83 )

　　制动力=675 x压力(压力≦200bar)

　　单边退距: 3mm

　　压力单位-bar ΦB-制动盘径(mm)
