水阻柜真空接触器工作原理

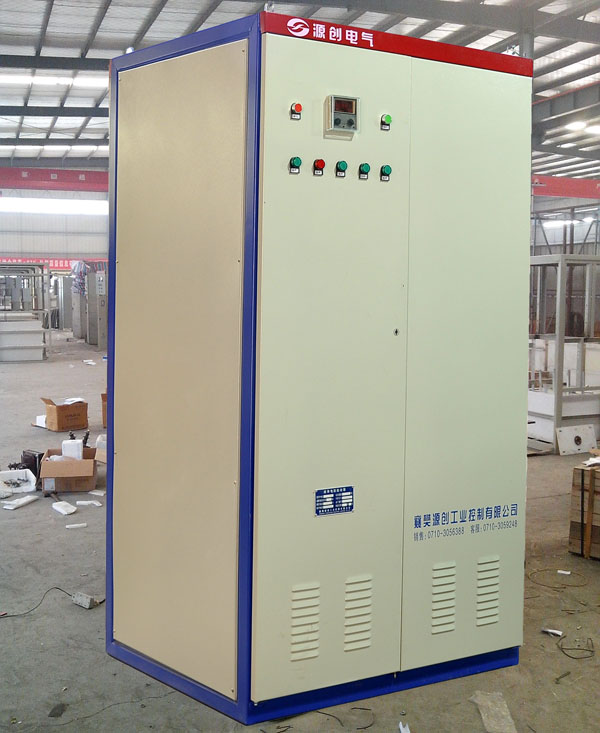

水阻柜是目前大功率交流电动机主要软起动设备，它以结构简单，维修方便，起动电流小，起动效果好等优点，深受广大用户的青睐！水阻柜真空接触器是水阻柜主要元件开关，用于水阻柜起动切换、星点短接或转子短接之用。有些用户可能对水阻柜真空接触器的工作原理不太了解，下面带大家一起了解一下。

 水阻柜的真空接触器灭弧室上部为静触头，下部为动触头。上部静触杆用铜排引出，下触动杆用软导线引至铜排引出端。动触头通过导电杆、触头弹簧和绝缘件与杠杆相连。合闸时，给合闸电磁铁线圈通电，衔铁向图中红色箭头所示方向运动，动触头通过绝缘件、触头弹簧向上运动，与静触头闭合。分闸时，衔铁在分闸弹簧的作用下，向相反的方向运动，使得动触头向下运动，与静触头分开。
在水阻柜中所使用的的真空接触器，还需要明白以下几个要点：
1、线圈与主触点、辅助触点之间的关系
（1）线圈与主触点

在图1中线圈与主触点动作流程：
KM通电产生电磁吸力 → 衔铁动作 → 衔铁带动绝缘板、触头弹簧及接触器动触头与静触头结合。
KM断电使电磁吸力消失 → 分闸弹簧使衔铁动作 → 衔铁带动绝缘板、触头弹簧及接触器动触头与静触头分离。

（2）线圈与辅助触点

辅助触点动作流程：
KM通电产生电磁吸力 → 衔铁动作 → 衔铁带动绝缘板动作 → 机械件使辅助触点行程开关动作 → 常闭触点断开、常开触点闭合；
KM断电使电磁吸力消失 → 分闸弹簧使衔铁动作 → 衔铁带动绝缘板向左运动 → 辅助触点行程开关在自身弹簧作用下向上运动 → 辅助触点恢复原状。
2、线圈电源须整流为直流电
因为直流电稳定，也可以减少响动与噪音。如果不整流为直流电，则线圈需加短路环，否则衔铁会一直跳动。
