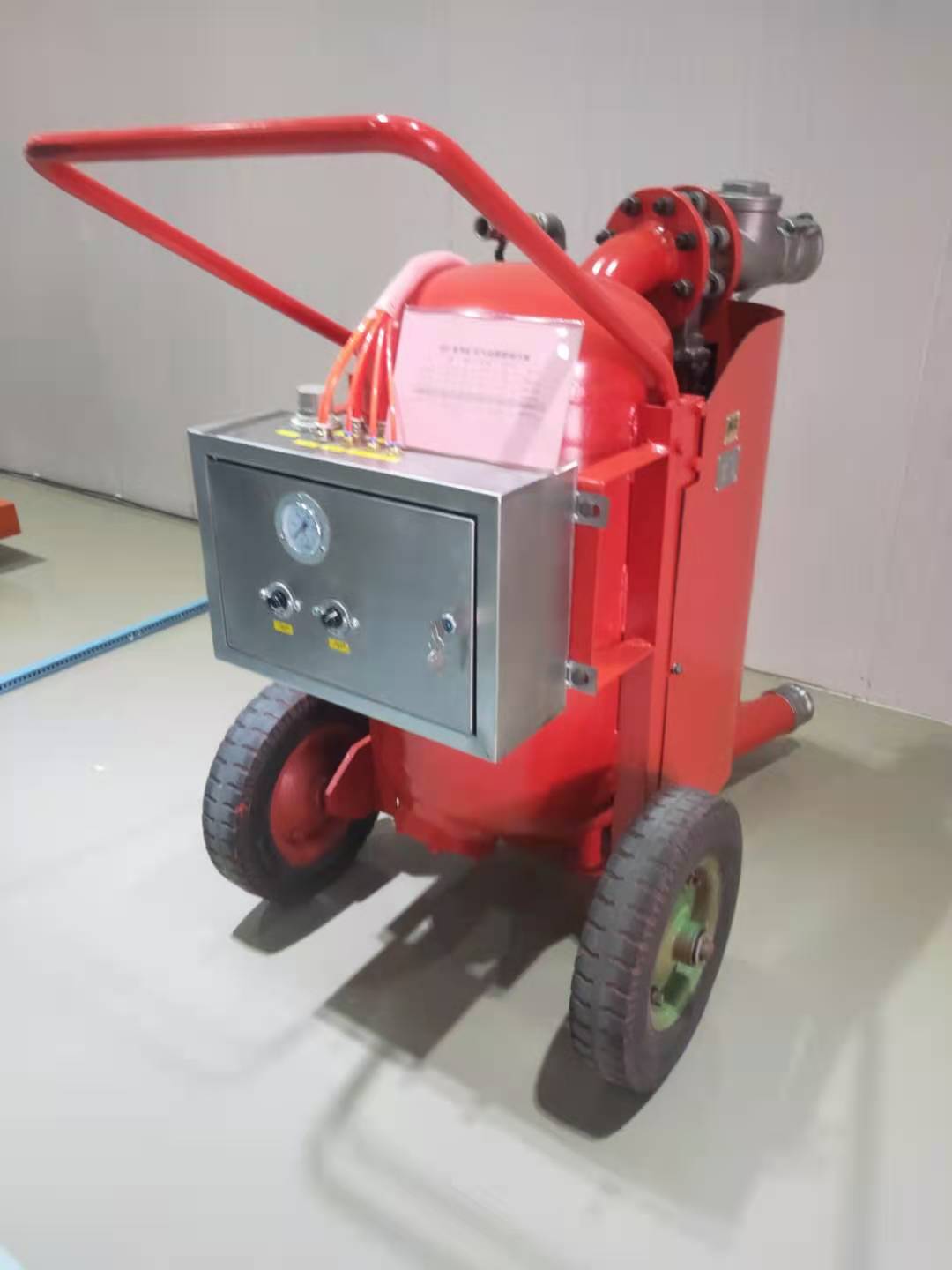

QYF20-20矿用气动清淤排污泵清理井下水仓煤泥

QYF20-20矿用气动清淤排污泵主要组成部分包括主体部分、控制系统及真空抽吸组件等。
主体部分：由泵体、进料管道、排料管道组成。

马延宁  13355153582
山东东达机电有限责任公司

QYF20-20矿用气动清淤排污泵结构组成
控制系统：控制系统主要是利用气控换向阀、行程开关、梭阀、球阀真空抽吸组件：真空抽吸组件主要由先收缩后扩张的拉瓦尔喷管、负压腔和扩张管等组成

QYF20-20矿用气动清淤排污泵工作原理、主体部分：由泵体、进料管道、排料管道组成，其担当的工作是吸料和排料。

QYF20-20气动清淤排污泵正常工作条件
a)清淤排污泵吸料管潜入水下，长度不超过8m。
b) 输送介质温度不超过40℃。
c) 工作环境温度（0～40）℃。
d) 输送介质的PH在6～8范围内。
e) 含固体颗粒的zui大直径不超过20mm。
f) 适用气压范围0.40MPa～0.70MPa。

QYF20-20矿用气动清淤排污泵智能化节能矿用气动清淤排污泵是我公司自主创新、自主研发、拥有自主知识产权的系列排污设备，产品技术处于国际领|先水平。
QYF20-20矿用气动清淤排污泵以压缩空气为动力，适用于含有甲烷煤尘爆|炸危险的煤矿井下采掘工作面、巷道、井底污水窝及污水坑（井）、水仓等排水排污作业。
我们研制的矿用气动清淤排污泵实现了煤矿井下水仓煤泥、水混合物的快捷处理，解除了人工清挖水仓的繁重劳动，同时减少了新建井下水仓数量，不仅提高了矿井水仓清挖的综合经济效益，而且实现了环境的治理和保护，省时省力，具有广泛的实用性。

QYF25-15气动清淤排污泵基本参数
清淤排污泵型号 流量 m³/h 扬程 m 耗气量 m³/min 工作气压 MPa 安装外形尺寸 （长×宽×高）mm
QYF25-15 25 15 10.5 0.55 1830×885×965
QYF20-20 20 20 9.5 0.55 1830×834×915
QYF17-20 17 20 7.5 0.55 1830×782×890
QYF14-20 14 20 5.5 0.55 1830×782×890
QYF10-20 10 20 5.0 0.55 1830×782×890

矿用气动清淤泵 QYF20-20气动清淤排污泵介绍 山东东达机电真|正的生产厂家
