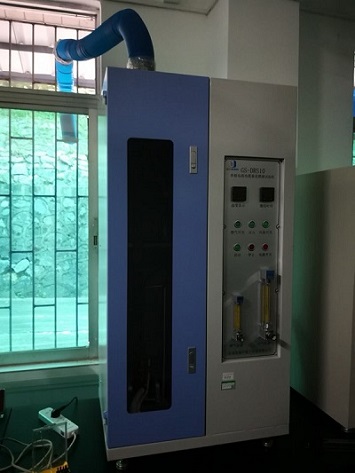

单根电线电缆垂直燃烧试验机 单根绝缘电线电缆火焰垂直蔓延试验设备

设备概述：

单根电线电缆垂直燃烧试验机是根据GB/T 18380.11—2008《电缆或光缆在火焰条件下的燃烧试验，*部分：单根绝缘电线电缆火焰垂直蔓延试验 试验装置》标准而研制的试验仪器设备，主要用于电缆或光缆需要进行垂直燃烧试验的场合。

单根电线电缆垂直燃烧试验机技术指标与参数：

垂直燃烧箱箱体最大尺寸：W300xH1200xD450mm；

燃气：采用高纯度丙烷气或石油液化气（用户自备）；

试样长度：600±25mm；

试样面积：导体直径大于0.8mm或总截面积大于0.5mm2；

试验环境：本装置必须能安放在不通风且温度为（23±10）℃的环境中进行试验；

点火方式：电子高压点火；

供火时间：0.1～999.9S任意设定，在设定时间内火焰能连续对试样燃烧；

延燃计时：0.1～999.9S连续计时，有暂停功能；

控制功能：转换开关可根据实际需要选用手动或自动；

燃气流量范围：0.1～1L/min；空气流量范围：0.1～1m3/h；

燃烧喷灯：美国汉堡*；两种，分别为以下规格：标准功率为1KW，蓝色焰心高度为50～60mm，火焰总高度为170～190mm，符合GB/T5169.14-2007、IEC60695-11-2:2003标准要求；

当喷灯处于垂直位置，空气进口关闭的时候，喷灯产生光亮火焰。调整燃气流量使光亮火焰的总长度为125±25mm。

测温系统：符合GB/T5169.14-2007和IEC60695-11-2:2003标准要求，包括10g测温铜块、K型直径0.5mm的不锈钢护套热电耦、秒表和温度计等组成；

背压力计：0～8inch•H2O，数量为两支，分别指示燃气压力和空气压力；

电源电压：220V（AC）50HZ。
