航空电线耐干湿电弧试验装置 电线耐电弧测试设备

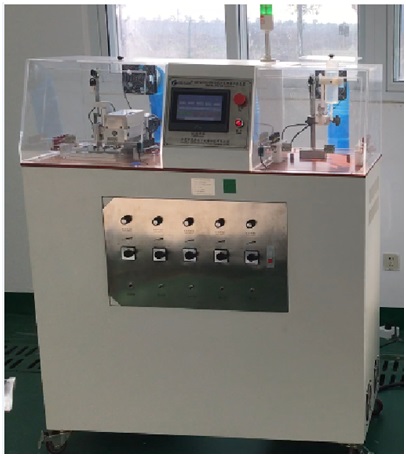

航空电线耐干湿电弧试验装置适用于评估航空用电线绝缘在电弧环境下抗破坏的能力，整机将试验电源控制与机械切割装置、滴液装置有机结合，采用大触摸屏进行参数化控制；切割装置由PLC、步进电机系统驱动与控制；电压、电流、等参数在触摸屏里显示，是一台专业的电线耐电弧测试设备。

航空电线耐干湿电弧试验装置主要技术参数：
1、设备输入电源：AC220V/2KW/50Hz；

2、电机参数：输出电压3相相电压108～118V，400±7Hz，功率30KW；

3、负载电流：1A±0.2A

4、同时测试样品线：7根，5根连接负载，2根无连接负载；

5、电压分辨率：0.1V，电压偏差±1％；

6、电流分辨率：0.01A，电流偏差±1％；

7、测试时间：1～99999999S连续可设；

8、断路器跳脱时间计时：1～99999999S

9、测试方式：干态与湿态；

10、摩擦片运动行程：1～6cm连续可设（标准3.81±0.3cm）；

11、摩擦片运动速度：0.5±0.05cps 一个往返运动；

12、保护电路断路器：7.5A，5个；

13、短路保护断路器：30A；

14、滴液速度：100±10mg/分钟（8～10滴）；

15、摩擦片上下行程可调：0～6cm；

16、摩擦片上加砝码：250±25g；

17、驱动方式：伺服电机传动；

18、采用松下PLC+中国台湾威纶7寸触摸屏控制。

设备结构特点：

1、箱体为一体框架式结构，左侧为干态抗窜弧测试箱，右侧为湿态抗窜弧测试箱，中间位控制操作系统，整机框架为防腐蚀、防静电喷涂，两侧测试箱工作平台下均有绝缘板防护，安装有可观察测试并可以打开的透明有机罩，安全方便；

2、箱内装有负载电阻，箱外有发电机组，整机由PLC控制，机箱中部上方的触摸屏人机操作，箱底装有刹车脚轮，方便运输和固定；面板有电流调节装置；

3、左侧为干态抗窜弧测试箱内有6061-T6铝制的工作台，，伺服马达驱动传动滚柱丝带动摩擦装置前后运动，摩擦刀片与刀座用螺丝连接，更换简单，与升降微调高度的千分尺连接，中间用导轨做自滑机构，可以保证摩擦在试样上250g的重量，并有装置与框架机箱连接部分为高强度绝缘板，起到试验的安全防护；

4、右侧为湿态抗窜弧测试箱内有固定试样的工作台，并配有可接滴液绝缘滴液凹槽，上部装有日本进口SMC电磁阀控制的滴液装置（配有不锈钢针头，可调节高度），装置与框架机箱连接部分为高强度绝缘板，起到试验的安全防护；

5、整机特征：试样安装方便，湿态和干态可同时作业，安全防护等级高，外观美观大方。

符合标准：

满足AS4373D、GJB773航空用电线电缆标准要求。
