ZKC127D司控道岔装置

司控道岔装置是矿山自动化的主要设备，与遥控器配套，实现自动扳动道岔，取代人工扳道装置，提高了工作效率，改善了工作环境，保障了人身安全。

济宁祺顺机械厂专业的矿山机械设备生产厂家，气动阻车器|气动卧闸|液压阻车器|气动道岔装置|司控道岔装置|电动转辙机等大量现货批发，质量保证，价格低廉，详情咨询：15376502060

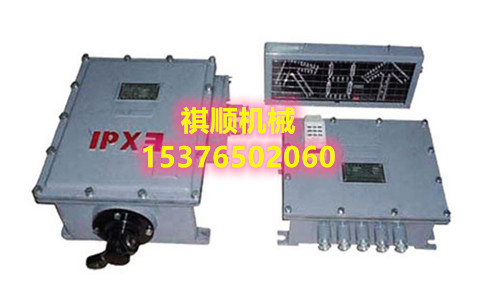

ZKC127矿用电动司控道岔装置由控制器、 电动转辙机、发射机、 显示器等部分组成。

工作原理

系统上电后首先完成自检若自检不正常将通过显示器显示故障指示；若自检正常系统就处于待工作状态。当矿车进入数字接收机的接收范围后司机通过显示器上的显示代号（1、2、3、4……9）按遥控器上与道岔代号对应按键此时数字接收机收到道岔代码数字编码后将其送于微控制器系统进行数码识别；确认成功后微控制器系统向道岔驱动器发出指令使道岔驱动器动作同时由到位置传感器检测出道岔位置信息。如果道岔没有到位控制器发出指令道岔驱动器反向归位。此时应检查道岔内是否夹有杂物等清除完毕后再次操作一次遥控 器系统可恢复正常工作同时显示器将显示道岔目前位置。本系统在控制器处装置可选配手动操作按钮完成手动道岔扳道操作以防遥控器电压不足引起不能正常遥控时的应急处理确保系统可靠运行。

主要技术参数

（1）环境温度：0℃～+40℃；

（2）相对湿度：≤96%（25℃）；

（3）安装在无淋水、滴水剧烈振动的地方；

（4）在有沼气爆炸性混合物，但无破坏绝缘的气体或蒸汽环境的矿井场所。

（5）工作电压：AC127V50Hz；

（6）防爆型式：矿用隔爆兼本质安全型防爆标志：Exd[ib]I。
