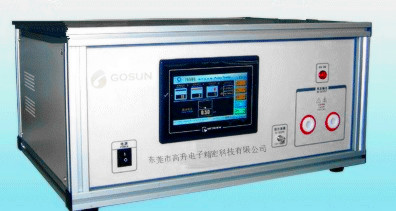

浪涌脉冲发生器 供应

Delta德尔塔仪器研发设计的1065S型浪涌脉冲发生器（SURGE TESTER），是用于产生浪涌信号和高压直流信号的试验仪器。此仪器按版本GB8898-2011(等同于IEC60065：2005) 标准10.1和14.1条款要求进行设计制作，于对各类电子、电气产品绝缘要求的电涌试验，属电气安全试验仪器设备。

1065S型浪涌脉冲发生器是1065A型的升级版，选用西门子PLC控制，所有参数和仪器的工作状态都在7寸彩色触摸屏上显示和设置，人性化界面，操作简便。该仪器还具过压保护，确保仪器工作的安全可靠性。该仪器操作简单、性能良好、可靠性高而价格合理，可广泛应用于电气安全检测实验室和电子、电器制造企业。

主要技术参数：

1. 输出浪涌电压：0 ～ 10kV，分辨率0.01kV，按键设置；

2. 数显准确度 ±5％ ±2字；

3. 充电电容：1nF / 30kV ±5％；

4. 充电时间设置范围：1 ～ 999 S；

5. 其准确度 ±3％；

6. 放电时间设置范围：1 ～ 999 S；

7. 其准确度 ±3％；

8. 试验（充放电）次数：1 ～ 9999 次；

9. 其准确度±1次；

10.示波器监测端口输出：分压器 1:1000；

11.具有过压保护功能；

12.显示和操作方式：7寸彩色触摸屏（TK6070iH）显示和菜单式界面操作；

13.高压变压器功率 ≥ 150VA；

14.工作电源 220V ± 10％，50Hz ± 2Hz。

设备特征：

1065S型选用西门子PLC控制，所有参数和仪器的工作状态都在7寸彩色触摸屏上显示和设置，人性化界面，操作简便。该仪器还具过压保护，确保仪器工作的安全可靠性。该仪器操作简单、性能良好、可靠性高而价格合理，可广泛应用于电气安全检测实验室和电子、电器制造企业。

试验电路图：

备注：

1) 开关S是电路中的关键部件，其设计应当确保消耗在飞狐或不完善绝缘上的有效能量尽可能小；

2) 被试组件X连接到端子C和D。分压器R2和R3可以任选，用来使连接在R3两端的示波器能观测被试组件两端的电压波形。分压器的补偿要确保使观测到的波形与被试组件*。

显示模块：

该模块选用中国台湾威伦通7寸彩色触摸屏（TK6070iH），用于显示和设置仪器的各项参数和工作状态，1065S设有两个显示操作界面，用户可以根据自己喜好选择操作界面，见下图。

满足标准：

符合GB8898-2011(等同于IEC60065：2005) 标准10.1和14.1条款试验要求。

应用范围：

Ⅰ类设备、Ⅱ类设备、Ⅲ类设备；

各种音频、视频及类似电子产品、电子元件等产品。
