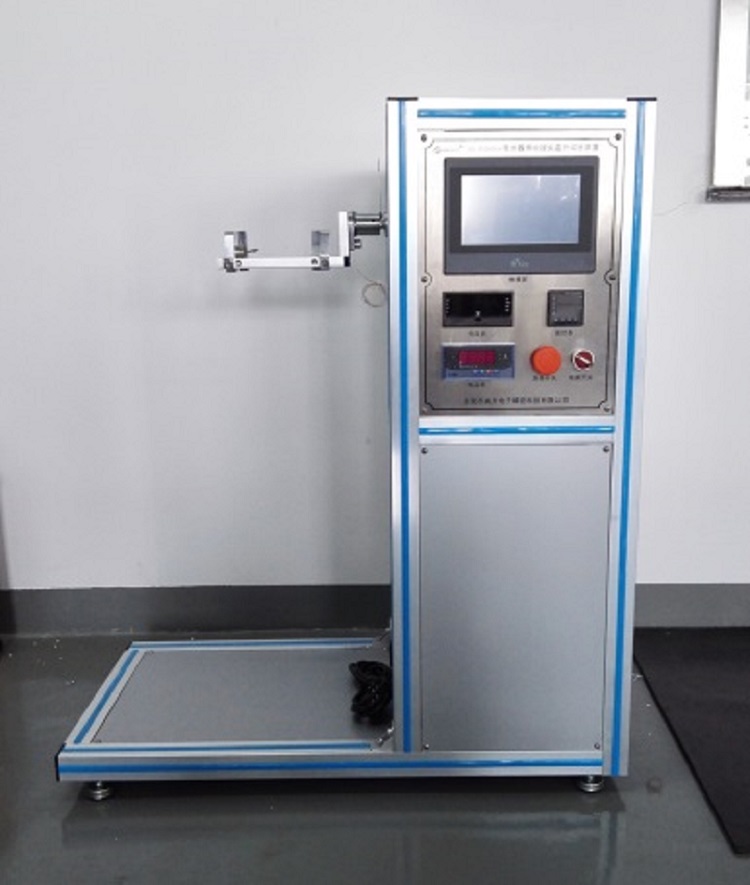

卷发器扭转温升试验装置

卷发器的电源输入端子通常采用旋转方式进行连接,由于摩擦及负载电流的影响, 当滑动触点产生的热量过大时,会引起绝缘材料失效而导致不同极性间的短路危险情况发生,卷发器扭转温升试验装置适用于考核带有旋转导线的卷发器其滑动触点在发热温升情况下所能承受的耐久性试验。

卷发器扭转温升试验装置主要技术参数：

1、试验工位:1组；

2、旋转速度:0～100 转/分钟（可设定）；

3、 旋转圈数:0～9999999圈（可设定）；

4、循环次数:0～99999999次（可设定）；

5、砝码重量:1N；

6、 电流检测:通断电检测；

7、试验电流输出：0～30A；

8、温度测试范围：RT常温～200℃；

9、温度测试点数： 1路；

10、温度分辨率：0.1 º；

11、温度误差：0.3 º；

12、温度采样速率：10点/秒；

13、测试时间：1～999999S或min；

14、电流分辨率：0.1A；

15、电流误差：±1％；

16、电压分辨率：0.1V ；

17、电压误差：±1％；

18、驱动方式:步进电机驱动；

19、控制方式:PLC+触摸屏显示器，可以设定旋转速度、旋转圈数、循环次数；测试过程中可进行通电检测，出现连续接通或断开时可报警；

20、 电源:AC220V 50Hz。

设备满足标准：

按照GB4706.15-2008标准中11.101条款以及IEC60335-2-23标准要求设计制作。
