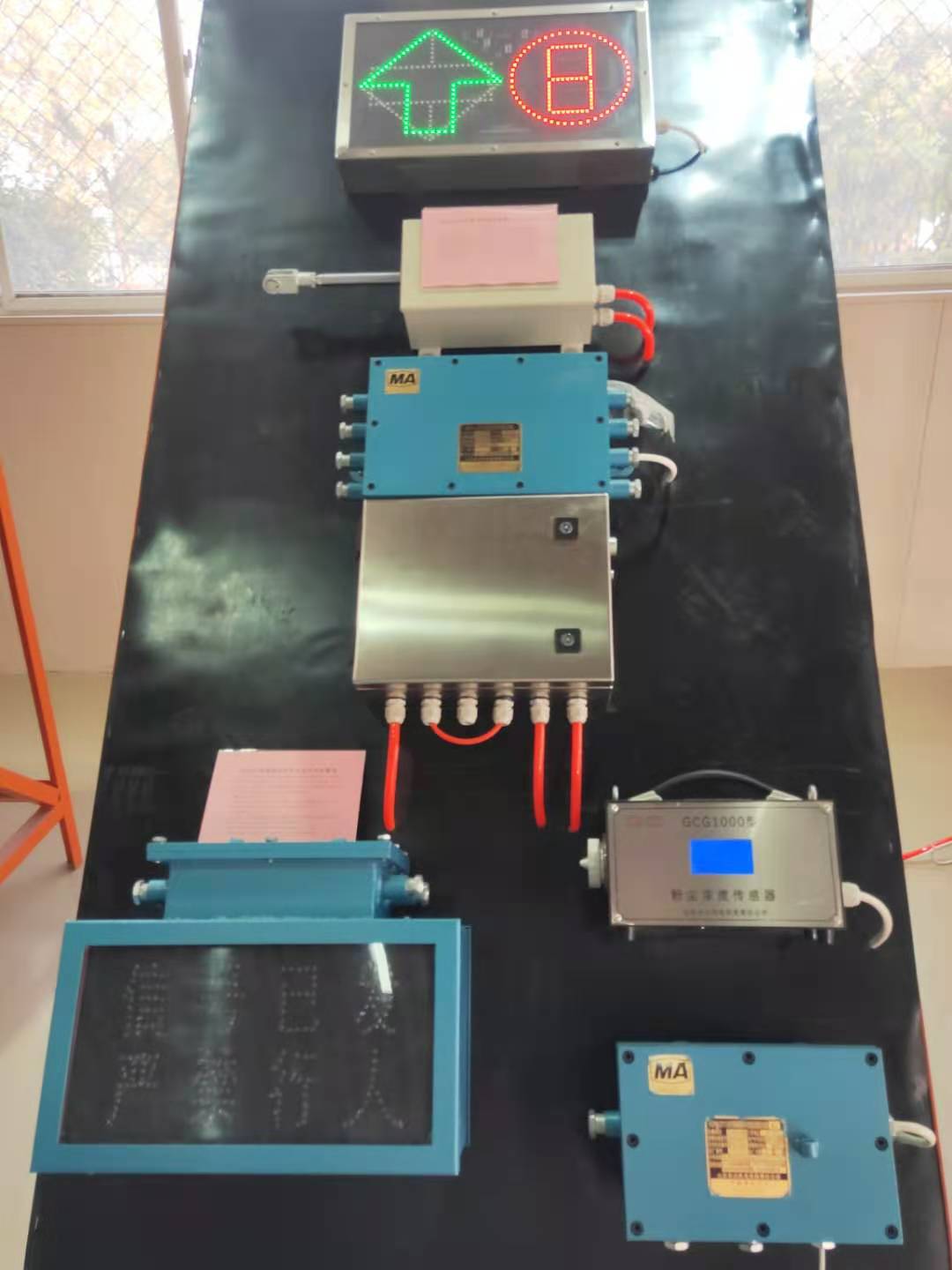

ZKC127司控道岔装置主要组成及技术参数
ZKC-127K型司控道岔装置用控制|器
ZKC-12F型司控道岔装置用发送器
ZKC-12X型司控道岔装置用显示器
GUC15型矿用本安型位置传感器
ZP-12C矿用本安型触控传感器
CFHC10-0.8矿用本安型气动电磁阀

马延宁  13355153582
山东东达机电有限责任公司

ZKC127司控道岔装置产品说明：
ZKC127型矿用司控道岔装置主要适用于煤矿井下大巷道岔的自动控制，取代“人工扳道”。该自动控制装置是由电机车司机用发送器（或按钮）控制道岔位置，道岔上方有岔位显示器，显示道岔位置。该装置结构简单、工作可靠、维修方便，有|效地改|善了工作条件，提高了运输效率。

ZKC127司控道岔装置工作原理：
1、PLC控制系统：当控制|器接收到发送器（或按钮）信号后，可控制执行机构（气缸或油缸）动作，扳动道岔。 当道岔扳到位时，显示器显示道岔位置。
2、显示功能：显示器能正确显示道岔当前位置。
3、提示功能：当道岔两边都不到位时,显示器不显示道岔位置。
4、发送器遥控距离：0～50m（无遮挡）、遥控角度：0～300。
5、道岔动作灵敏度高，动作时间：≤3s。

ZKC127矿用司控道岔技术参数：
额定电压：AC 127V;
电流：200mA;
电压波动范围：75%~110%
zui高开路电压：DC 12.5V;
zui大输出电流：916mA
ZKC127矿用司控道岔工作原理及使用说明：
当电机车进入司控道岔装置用发送器控制区时，司机发出信号，司控道岔装置用控制|器收到信号指令后进行处理，并发出动作指示，电磁阀导通，气缸动作，从而推动道岔到需要的位置，位置传感器确定道岔到位后，显示器方显示道岔所处|方位。一个发送器可控制10个道岔，根据显示器显示的数字编号，按发送器上的编号来操作该道岔。
