矿用QFC气控道岔装置 气控扳道器精工制造

QFC气控道岔装置 矿用气控扳道器 山西矿用气控道岔，气缸气控箱
/////马延宁  13355153582
山东东达机电有限责任公司/////
QFC气控道岔装置是属于气动矿用产品的一种，QFC气控道岔装置装置是煤矿轨道运输过程中的一种必不可少的道岔控制装置。QFC气控道岔装置装置采用了气体动力控制气缸扳道取代“人工直接扳道”，QFC气控道岔装置装置有|效的改|善了工作条件，提高了运输效率。QFC气控道岔装置装置结构简单，维修方便，广泛应用于各地煤矿企业。

QFC气控道岔装置结构工作原理:
QFC气控道岔装置采用气体动力，直接接入气控箱（气控箱具有过滤、调压、换向操作功能），再通过气绳接入气缸。手动搬动气控箱的控制阀，气缸活塞杆在压缩空气的作用下伸缩，同时带动传动部件进行扳道操作，推动道岔到需要的位置。

QFC气控道岔装置装置技术参数:
额定工作压力：0.4～0.8MPa
气缸规格:φ63×125

QFC气控道岔装置结构组成:
QFC气控道岔装置装置由：QSK-15气控箱、气缸、高压管路等组成，和道岔配套使用实现矿用道岔气动控制。

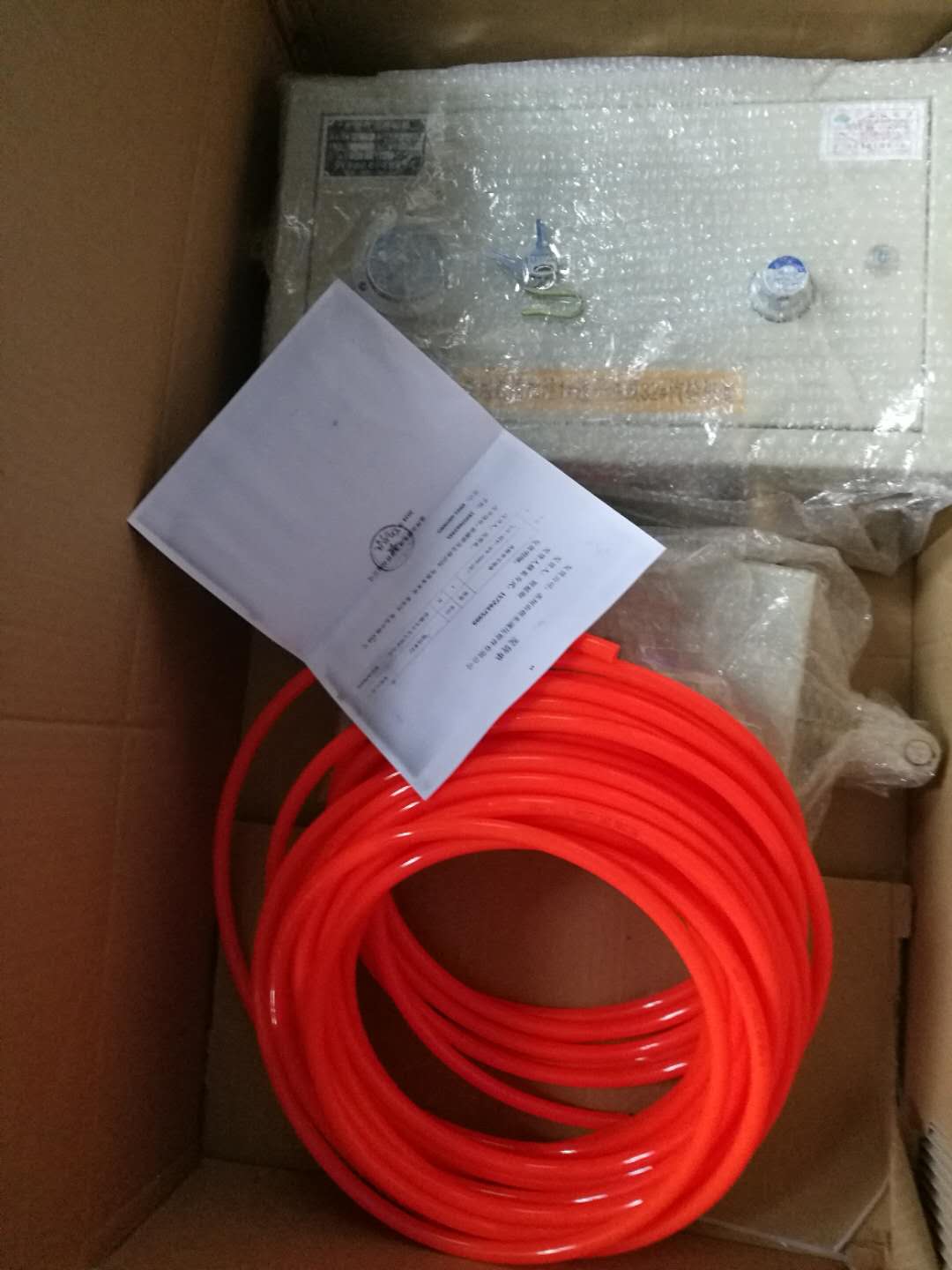

QFC气控道岔装置用QSK-15气控箱产品简介:
QSK15/25型气动控制箱具有过滤、调压、油雾、换向操作功能，可直接接入压缩空气，用于手动控制气缸伸、缩，也可用于其它需要换向操作的气动执行元件。
QSK15/25型气动控制箱（参见附图）主要由调压过滤器与给油器二联件②、三位四通旋转换向阀⑤、消声器④、压力表⑧、排水管①、快速接头③、箱体⑨等组成，该型气动控制箱体积小、重量轻，具有环保、节能的优点。
QFC气控道岔装置用QSK-15气控箱技术参数
公称通径：15mm
高工作压力：0.8MPa
使用温度范围：5-60℃

QFC气控道岔装置主要特点:
1.结构简单，抗干扰性强，安|全可靠
2.维修方便，故障率低及互换性好
3.装置体积小，占巷道面少，安装简单，操作方便
4.有|效改|善工作条件，提高运输效率
