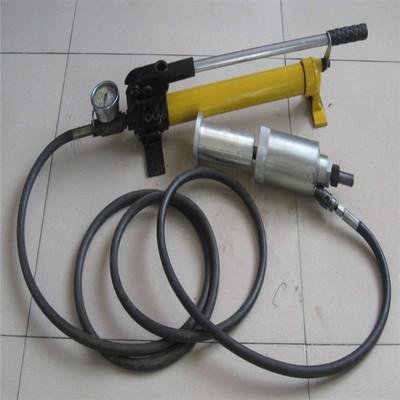

LDZ300锚杆拉力计 张拉行程60mm

煤矿用锚杆拉力计LDZ300锚杆拉力计
马延宁  13355153582
山东矿安机电有限公司

指针式矿用煤锚杆拉力计结构合理、性能可靠，可与手动泵、电动泵、气动泵配套使用。
1、松开手动液压泵泄压阀，使空心千斤顶活塞降至位置，然后把高压胶管两端的接头插入千斤顶和手压泵的插孔内，并插好U型卡。
2、拧紧手动液压泵上卸载阀，再拧下贮液筒上的注油镙钉,向贮液筒中注入N32液压油,注满后拧紧注油螺钉。注意:次加油时应加满注液筒，连续工作进-般不加注油，必要补充时不要过量加油，以免造成卸载后千斤顶不能复位。
3、将拉力计拉杆用拉头连接在测试锚杆末端，再套上支承筒和空心千斤顶(使空心千斤顶活塞伸出朝外)，后拧紧大螺母。
4、 将手动液压泵上卸载阀拧紧，然后均匀地上下摇动手动液压泵杆，使空心千斤顶拉杆顶出并拉拔锚杆，当拉拔力达到要测数值后停止加压。
5、检测完毕后，应慢慢地松开卸载阀，以免损坏压力表,待指针归零。千斤顶活塞全部缩回，再把各部件从锚杆上卸下，卸下高压胶管，套上防尘套。

参数/型号
LDZ-100 LDZ-200 LDZ-300
额定张拉力
100KN 200KN 300KN
适用锚杆直径
￠16～￠24￠16～￠24￠16～￠24
张拉行程
60mm 60mm 60mm
承压面积
28cm2 35.08cm2 41.8cm2
煤矿用锚杆拉力计是用于检测、评判锚喷支护工程中锚杆的强度、锚固力、锚固质量的专用机具。
