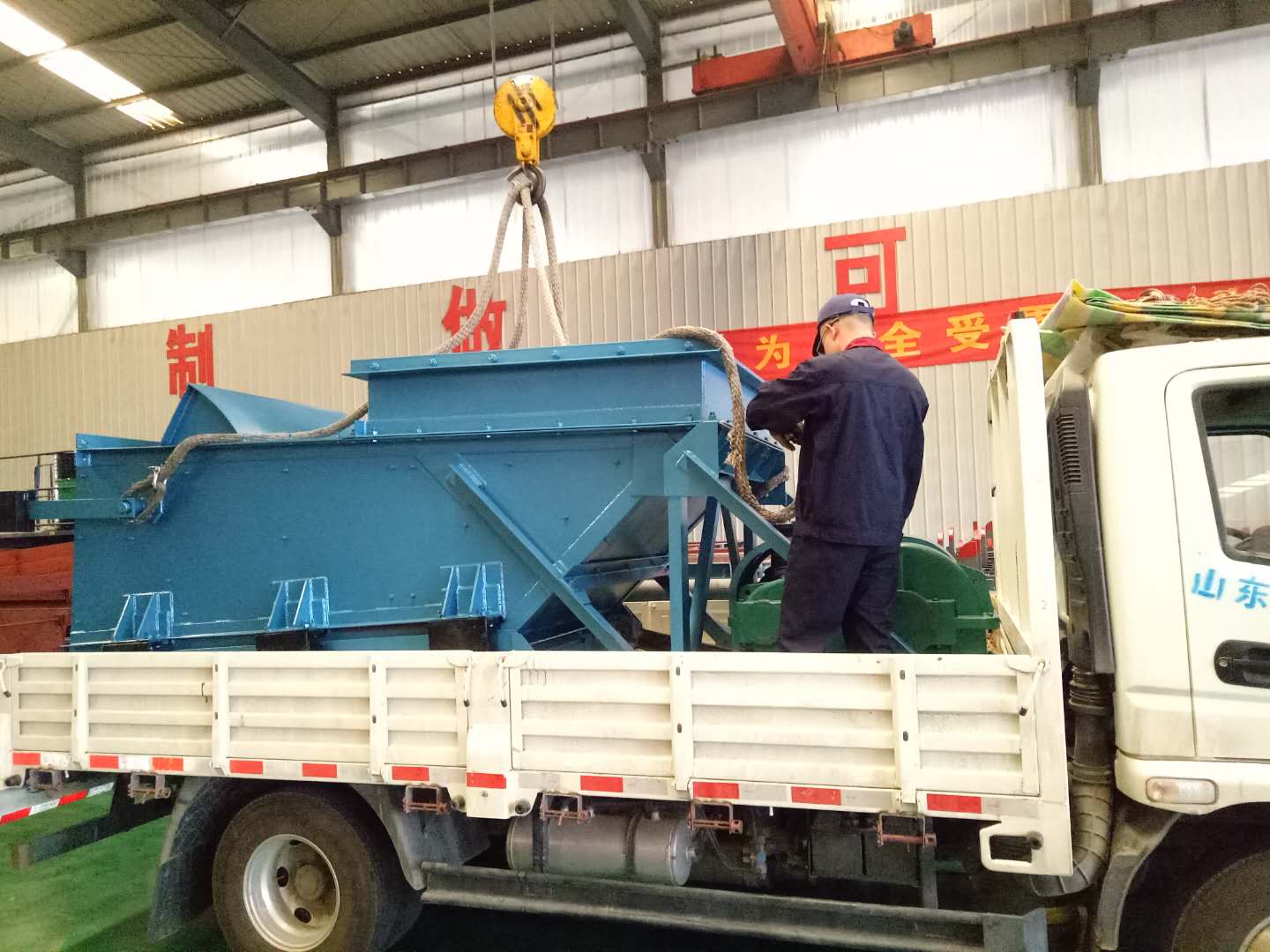

GLW1200/18.5/S往复式给煤机东达制造有煤安证

GLW1200/18.5/S往复式给煤机
往复式给煤机型号：K2/K3/K4/自流式
GLW225/4/S、GLW330/7.5/S、GLW800/11/S、GLW590/18.5/S、GLW1200/18.5/S、
GLW1600/22/S、GLW2000/37/S

马延宁  13355153582
山东东达机电有限责任公司

往复式给煤机主要零部件：底板组件漏斗滚轮总成（托辊）吊架曲柄连杆装置（曲柄、曲柄壳/曲
柄毂、连杆、轴架）箱体衬板箱体组件护罩扇形闸门减速机联轴器（对轮）电机传动平台减速机

GLW1200/18.5/S往复式给煤机技术参数：
型号GLW1200/18.5/S
zui大给料量 t/h1200
功率kW18.5
曲柄转速r/min62
机重kg3152
型号：3装配方式Z-圆柱形输出轴端
GLW225/4/S减速机型号：ZQ35-VII-3Z（ZQ35-12.64-3Z）电机型号：YB3-160MI-8
GLW330/7.5/S减速机型号：ZQ40-VI-3Z（ZQ40-15.75-3Z）电机型号：YB3-160M-6
GLW590/18.5/S减速机型号：ZQ50-VI-3Z（ZQ50-15.75-3Z）电机型号：YB3-200LI-6
GLW800/11/S减速机型号：ZQ40-VI-3Z（ZQ40-15.75-3Z）电机型号：YB3-160LI-6
GLW1200/18.5/S减速机型号：ZQ50-VI-3Z（ZQ50-15.75I-3Z）电机型号：YB3-200LI-6

GLW1200/18.5/S往复式给煤机结构特点：
往复式给煤机主要由仓口漏斗、箱体、闸门、底板、托辊、驱动装置等组成。托辊用于支承底板,底板通过驱动装置驱动并在托辊上作有规律的往复直线运动,底板顺煤流方向的运动称为正行,底板逆煤流方向的运动称为逆行。当底板正行时将煤仓和给煤机箱体内的煤输送到箱体的前端,底板逆行时,箱体内的煤被箱体后部的斜板挡住,底板与煤之间产生了相对滑动,箱体前端的煤自行落下,由于底板往复运动的结果,从而实现连续均匀的给料,这就是往复式给煤机的工作原理。
