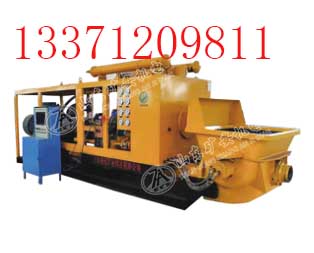

矿安hbmd混凝土输送泵的配管设计与堵管原因

 混凝土输送管，应根据工程和施工场地特点、混凝土浇筑方案进行配管。宜缩短管线长度，少用弯管和软管。输送管的铺设应保证安全施工，便于清洗管道、排除故障和装拆维修。在同一条管线中，应采用相同管径的混凝土输送管;同时采用新、1日管段时，应将新管布置在泵送压力较大处;管线宜布置得横平竖直。应绘制布管简图，列出各种管件、管连接环、弯管等的规格和数量，提出备件清单。混凝土输送管应根据粗骨料最大粒径、混凝土泵型号、混凝土输出量的输送距离，以及输送难易程度等进行选择。输送管应具有与泵送条件相适应的强度。应使用无龟裂、无凹凸损伤和无弯折的管段。输送管的接头应严密，有足够强度，并能快速装拆。输送管最小管径为lOOmm时，粗骨料最大粒径不能超过25mm，最小管径为125mm时，最大粒径不能超过40mm。垂直向上配管时，地面水平管长度不宜小于垂直管长度的四分之一，且不宜小于15m，或遵守产品说明书中的规定。在混凝土泵机Y形管出料口3～6m处的输送管根部应设置截止阀，以防混凝土拌和物反流。泵送施工地下结构物时，地上水平管轴线应与Y形管出料口轴线垂直。倾斜向下配管时，应在斜管上端设排气阀;当高差大于20m时，应在斜管下端下设5倍高差长度的水平管;如条件限制，可增加弯管或环形管，满足5倍高差长度要求。混凝土输送管的固定，不得直接支承在钢筋、模板及预埋件上，水平管宜每隔一定距离用支架、台垫、吊具等固定，以便于排除堵管、装拆和清洗管道;垂直管宜用预埋件固定在墙和柱或楼板顶留孔处。在墙及柱上，每节管不得少于1个固定点，在每层楼板预留孔处均应固定。垂直管下端的弯管，不应作为上部管道的支撑点。宜设钢支撑承受垂直管重量。当垂直管固定在脚手架上时，根据需要可对脚手架进行加固。管道接头卡箍处不得漏浆。炎热季节施工，宜用湿罩布、温草袋等遮盖混凝土输送管，避免阳光照射。严寒季节施工，宜用保温材料包裹}昆凝土输送管，防止管内混凝土受冻，并保证混凝土的入模温度。当水平输送距离超过200m，垂直输送距离超过40m，输送管垂直向下或斜管前面布置水平管，}昆凝土拌和物单位水泥用量低于300kg/m3时，必须合理选择配管方法和泵送工艺，宜用直径大的混凝土输送管和长的锥形管，少用弯管和软管。当输送高度超过混凝土泵的最大输送距离时，可用接力泵(后继泵)进行泵送。此外，还应根据工程结构特点、施工工艺、布料要求和配管情况等，选择布料设备。应根据结构平面尺寸、配管情况和布料杆长度，布置布料设备，且其应能覆盖整个结构平面，并能均匀、迅速地进行布料。布料设备应安设牢固和稳定。

联系人   李鑫    联系电话    13371209811

堵管原因

异物堵管理论上讲，堵管最易发生在3个大石子在同一截面相遇卡紧时，这时截面大部分被石子占据，可流通面积很小。通常规定石子最大粒径与管内径d：D<1：3(注：此项在《规程》中有详细规定，根据输送高度和石子种类，为1：2.5～1：5)，并在泵机料斗上设方格网，防止超径石于混入。混凝土配比不良配比不良的混凝土拌合物在压力梯度较大处，水分会通过骨料间隙渗透，使骨料聚结引起堵管，多发生在管道弯曲、变径和管路中间布置软管处;另外，混凝土水灰比过大时易离析，造成砂浆与骨料分离而堵管，多见于长距离水平泵送时的“偏析”堵管和竖直下行布管的下端离析堵管。水泥用量过少和砂率过低时，混凝土和易性差，变形困难，在管道中摩擦阻力增大，极易堵管。混凝土坍落度过低(80mm以下)时，泵送阻力明显增大，使泵送无法进行。砂的粒径不合理当通过0.315mm筛孔的细砂含量少时，即使混凝土其它技术指标都符合要求也会堵管。因为这些细砂在混凝土中起一种类似滚珠的作用，能减少管壁与混凝土的摩擦，提高枉流动性，增大进的粘聚力和保水性，对混凝土的可泵性影响很大。因此在JGJ/T10-95《混凝土泵送施工技术规程》中规定通过0.315mm筛孔的砂不应少于15%。
